OTIS دائرة المصعد اللوحة الرئيسية PCB SPBC-II GAA/GBA/GCA26800NB1

تفاصيل عنOTIS Elevator Circuit Main PCB Board SPBC-II GAA / GBA / GCA26800NB1

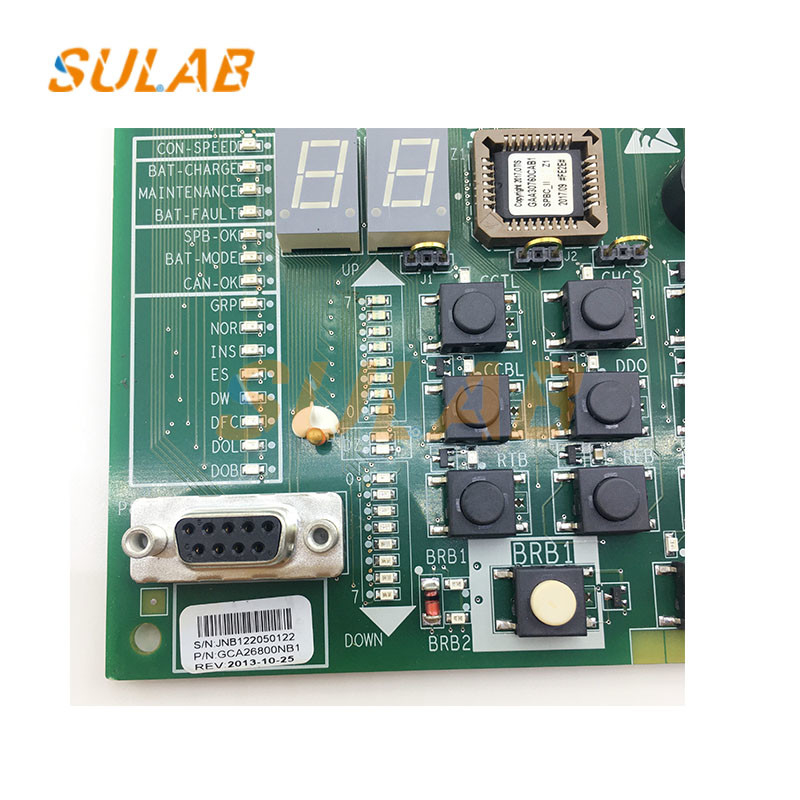

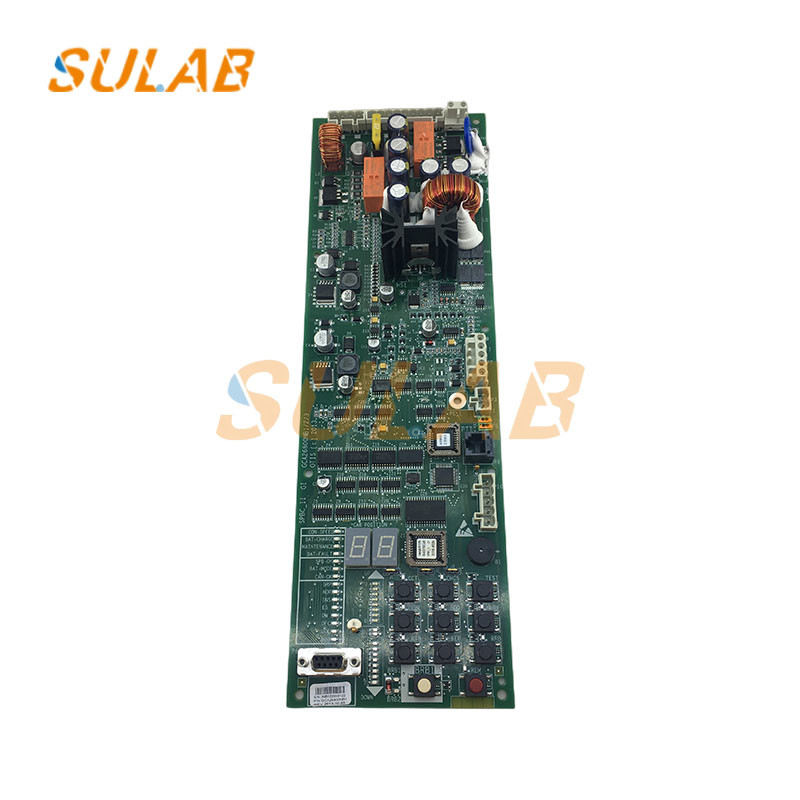

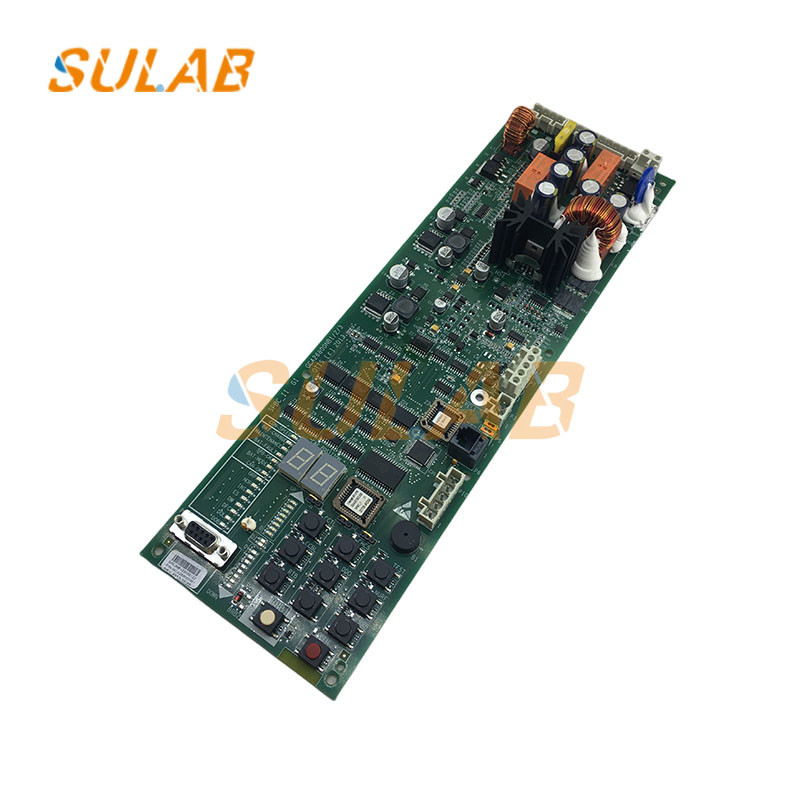

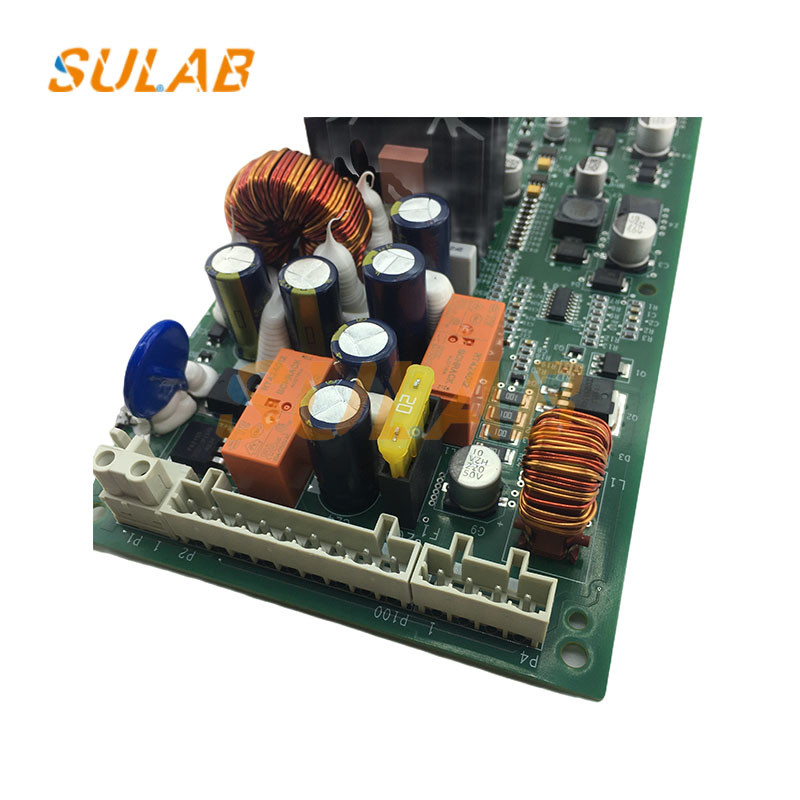

صور لـOTIS Elevator Circuit Main PCB Board SPBC-II GAA / GBA / GCA26800NB1


يمكن عمومًا تقسيم اللوحات الإلكترونية المستخدمة بشكل شائع في المصاعد إلى الوحدات النمطية التالية:

1. وحدة الطاقة ، بما في ذلك بشكل عام دائرة المعدل ، ودائرة استقرار الجهد ، ودائرة التصفية.دائرة مراقبة الطاقة

2. وحدة المعالجة الأساسية ، بما في ذلك وحدة المعالجة المركزية (أو MCU ، معالج DSP) ، EEPROM ، RAM ، دائرة فك إشارة إشارة العنوان ، دائرة التذبذب ، إعادة تعيين الدائرة ، دائرة المراقبة ؛

3. وحدة إدخال الإشارة: بما في ذلك دائرة التنحي ، دائرة عزل الإشارة ، دائرة مزلاج العازلة ؛

4. وحدة خرج الإشارة: بما في ذلك دائرة مزلاج العازلة ، دائرة عزل الإشارة ، دائرة مكبر الطاقة.

5. وحدة الاتصال التسلسلي: تقنية الاتصال التسلسلي المستخدمة في المصاعد هي أساسًا

ناقل RS232 أو RS485 أو CAN ، حيث يتم استخدام RS232 للاختبار ، أو اتصال الكمبيوتر ، أو الاتصال الداخلي بشكل عام يعتمد RS485 أو CAN bus Technology.
