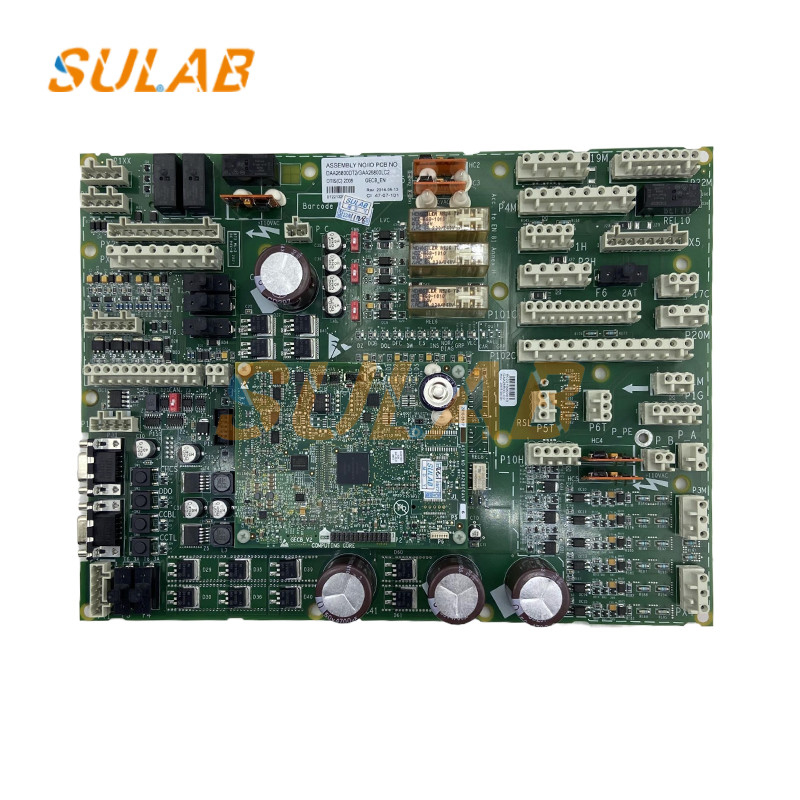

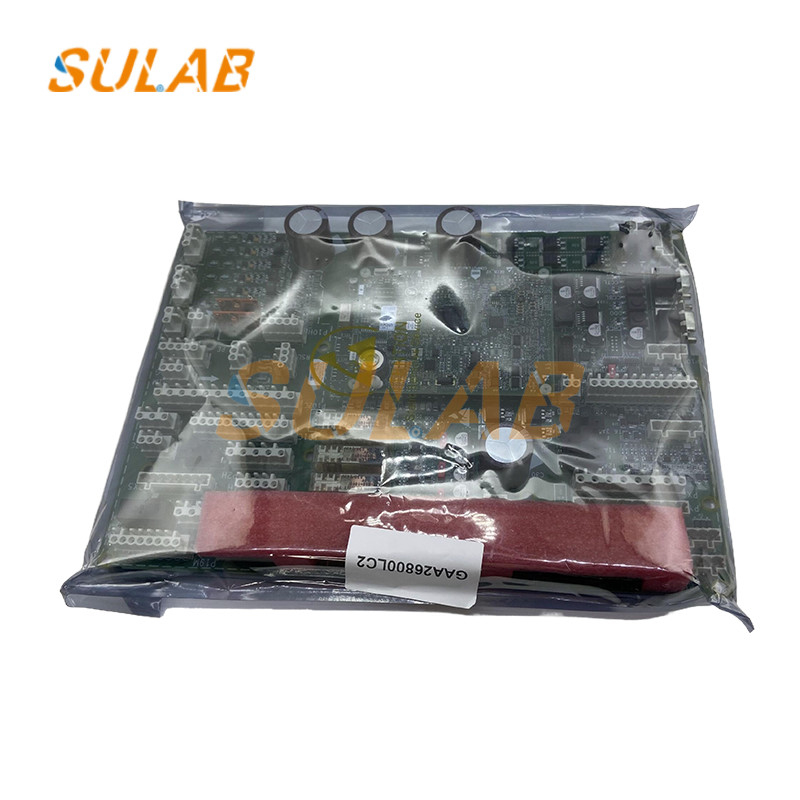

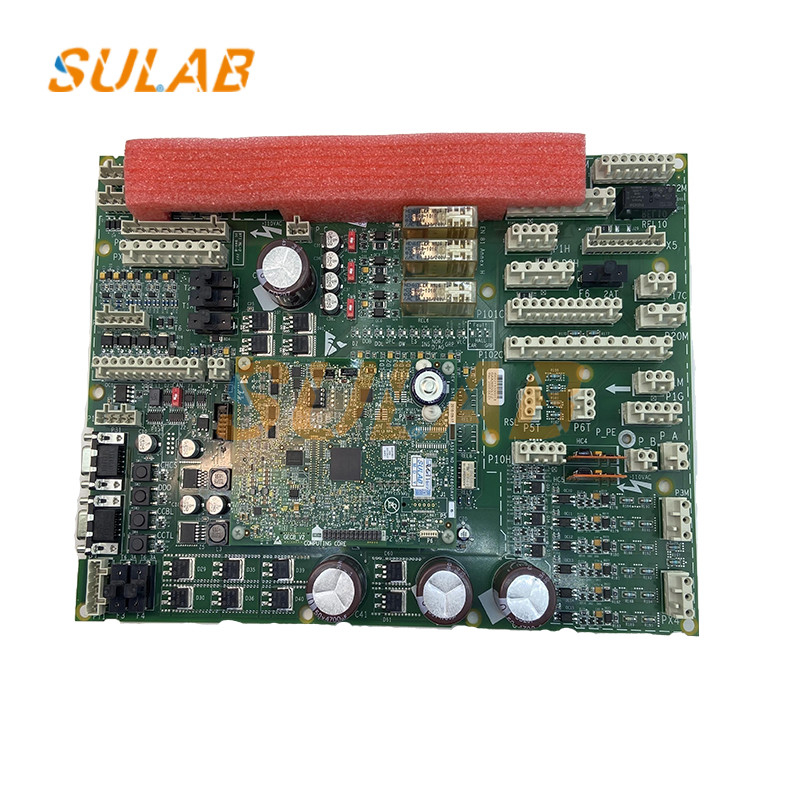

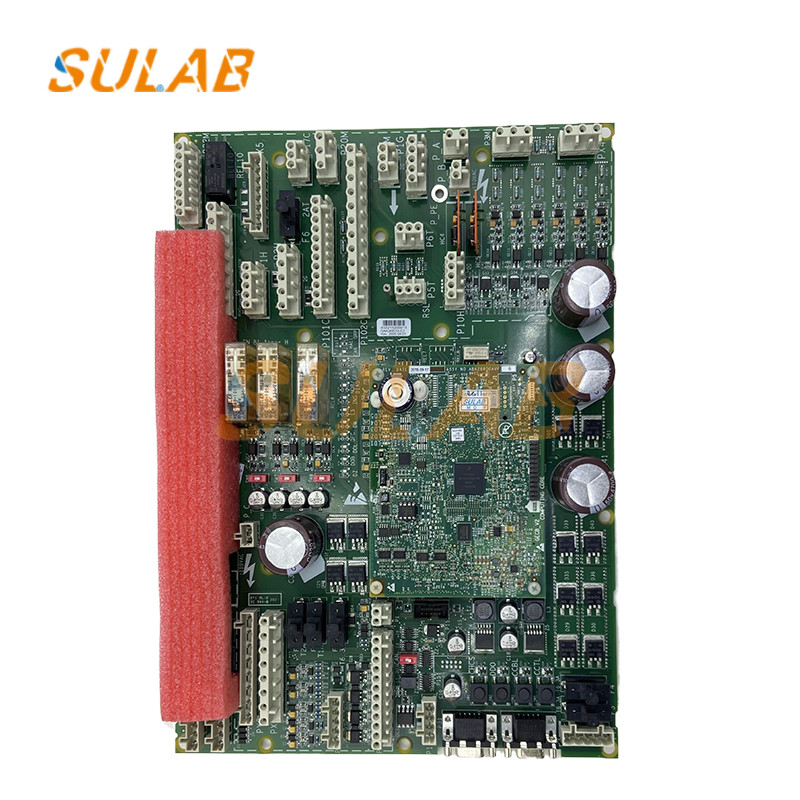

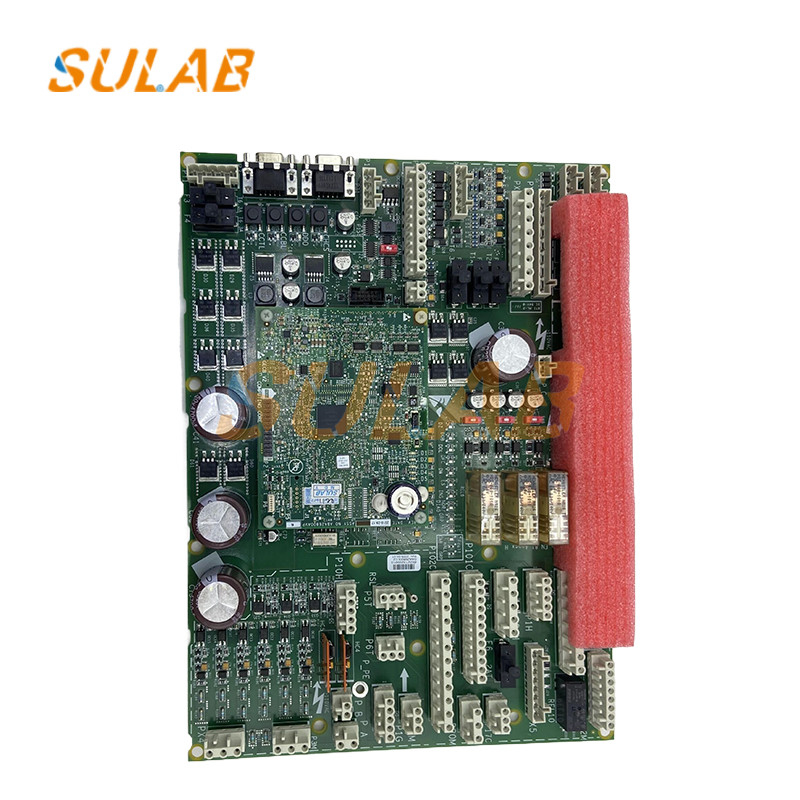

OTIS دائرة المصعد GECB لوحة PCB الرئيسية GAA GBA26800LC1 LC2 LC3

تفاصيلOTIS دائرة المصعد GECB لوحة PCB الرئيسية GAA GBA26800LC1 LC2 LC3

الصور OTIS دائرة المصعد GECB لوحة PCB الرئيسية GAA GBA26800LC1 LC2 LC3

عاكس OTIS OVF30 هو عاكس مجهز بنظام التحكم 300VF من مصعد OTIS المبكر. بسبب عمره الطويل (على الأقل 10 سنوات) ،احتمال تلف لوحة ABA26800XU1 (أو XU2) في المحول مرتفع نسبياًلقد قمت بإصلاح العديد من المحولات. الآن سأشارككم العيوب التي يسهل تدميرها وصعوبة العثور عليها. إذا كانت هناك أي أوجه قصور، يرجى الإشارة إليها.

الخطأ الأول: تشغيل الطاقة بشكل طبيعي، يظهر لوحة المحول الرئيسية X04A، و ضوء UDX على هذه اللوحة يستمر في التشغيل وإيقاف التشغيل.والضوء BRK ليس على.

نقطة العيب: هذا العيب يسبب عادةً بمشكلة في دائرة إشارة تحريك IGBT إلى لوحة القيادة ،والتي تسببها عموماً زيادة في قيمة المقاومة في المقاومة R118-R124=499 أوماستبدال المقاوم الخاطئ يمكن أن يحل المشكلة

الخطأ الثاني: تشغيل الطاقة بشكل طبيعي، لوحة المحول الرئيسية تظهر X04A، بدء الصيانة، ضوء UDX على هذه اللوحة يستمر في تشغيل وإطفاء،والضوء BRK يضيء ويطفئ مرة أخرى.

نقطة خطأ: يسبب هذا الخطأ عموماً زيادة في مقاومة مقاومة عينة التيار في دائرة الكشف عن التيار. إذا كانت مقاومة المقاومات R146 ، R149 ،R152 الزياداتفقط استبدلهم

ألواح الإلكترونية للمصاعد، بما في ذلك ألواح آلة الأبواب، ألواح المشفرات، ألواح الإدخال والإخراج، ألواح التحكم الرئيسية، ألواح اتصالات المكالمات وألواح العرض.

يمكن تقسيم اللوحات الإلكترونية المستخدمة عادة للمصاعد إلى الوحدات التالية:

1وحدة إمدادات الطاقة، تتضمن عموماً دائرة المُستقيم، دائرة استقرار الجهد، دائرة المرشح؛ دائرة مراقبة إمدادات الطاقة.

2وحدة المعالجة الأساسية، بما في ذلك وحدة المعالجة المركزية (أو وحدة المعالجة المركزية، وحدة المعالجة DSP) ، و EEPROM، و RAM، و مدار فك تشفير إشارة العنوان، و مدار التذبذب، و مدار إعادة ضبط، و مدار مراقبة
