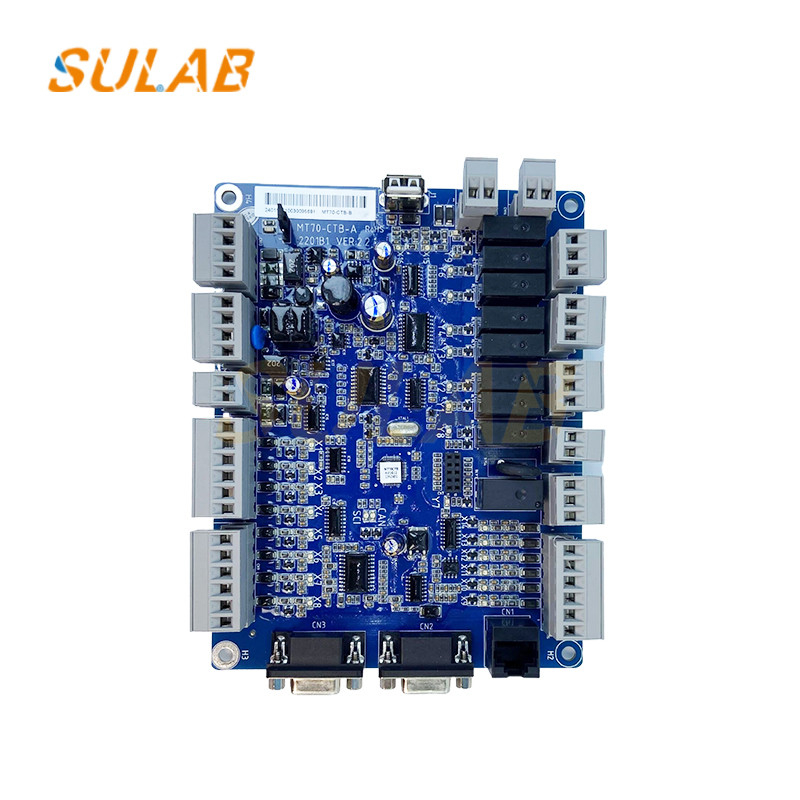

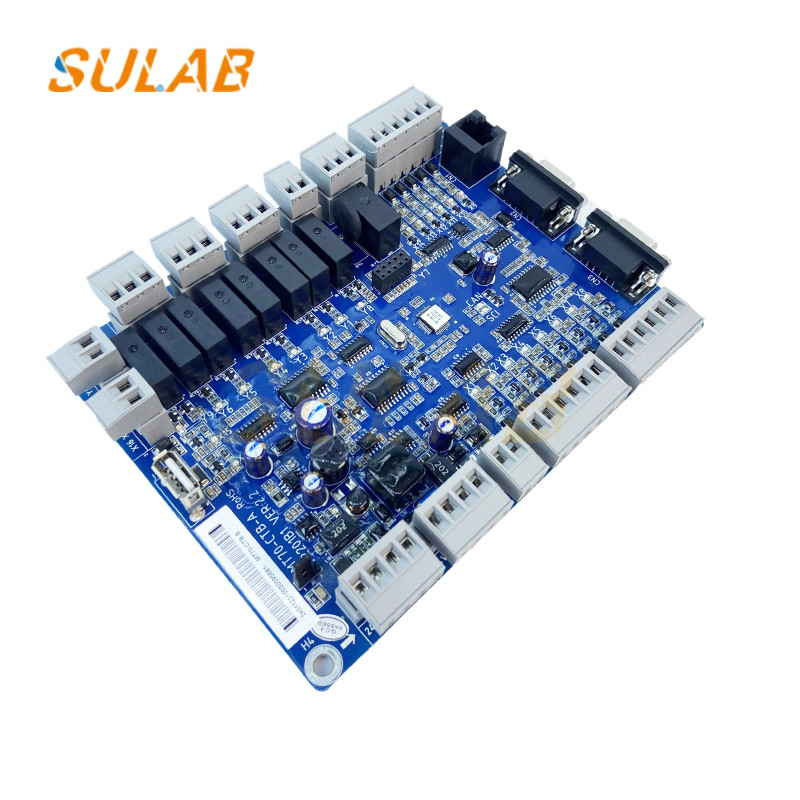

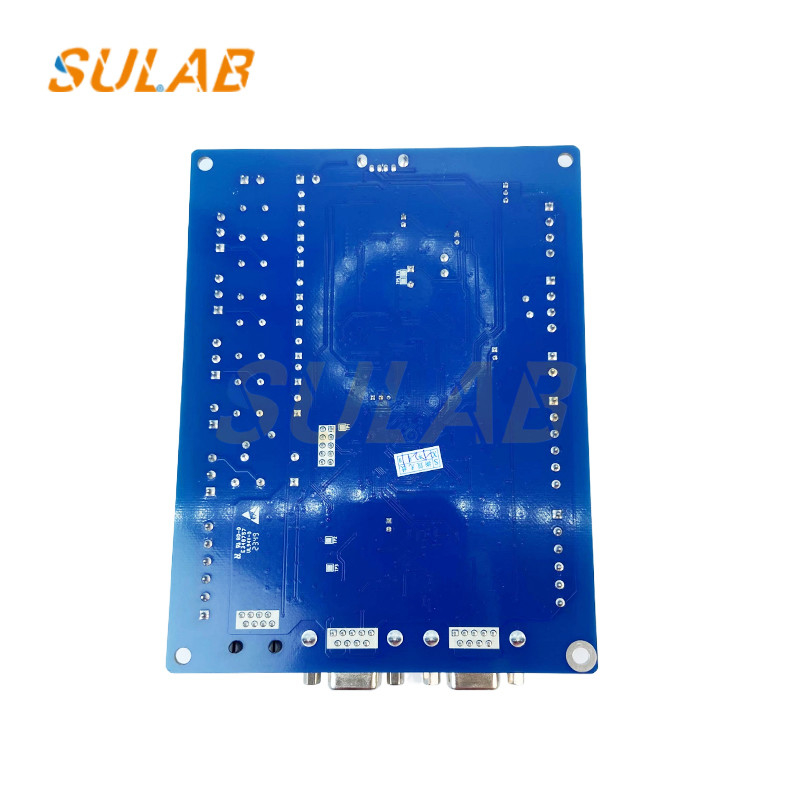

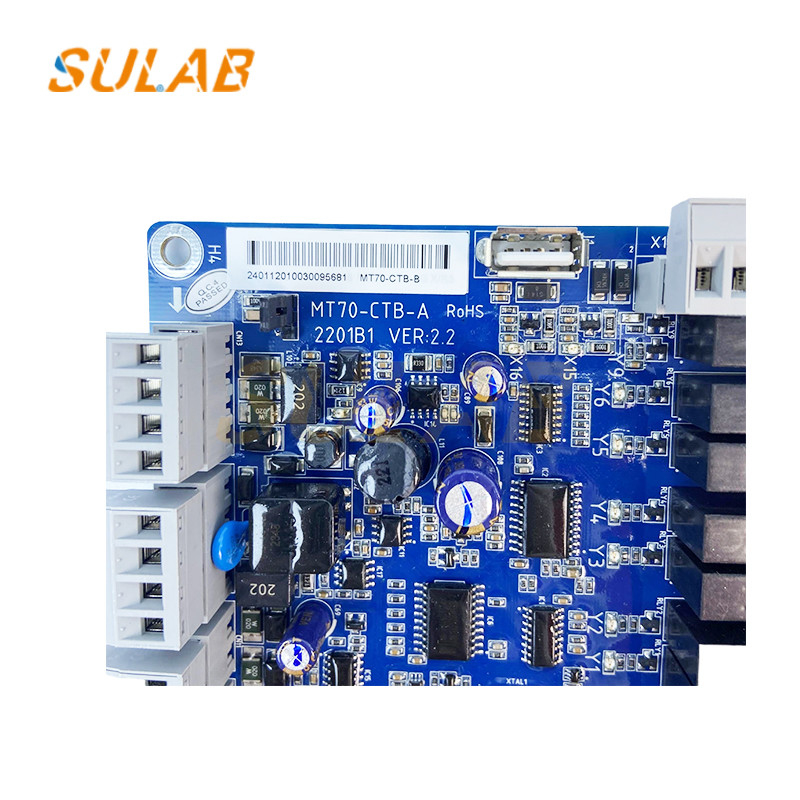

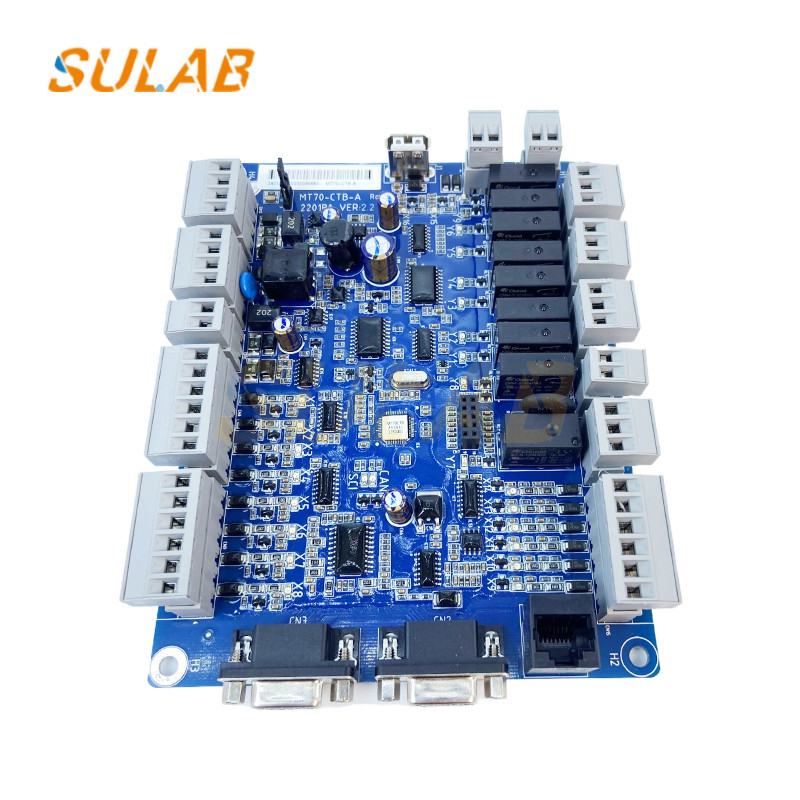

لوحة أجزاء الغيار للصعود الجديد والأصلي للصعود MT70-CTB-B

جديد وأصلي لمصعد MT70-CTB-B لوح قطع الغيار

الوظيفة:
اكتساب وإرسال الإشارات
تلقي إشارات الدخول من مختلف المفاتيح على الجزء العلوي من السيارة، مثل إشارات الستائر الضوئية، إشارات فتح الأبواب وإغلاقها، الخ.ونقل هذه الإشارات إلى لوحة التحكم الرئيسية من خلال كابلات الاتصال، بحيث لوحة التحكم الرئيسية يمكن أن نفهم في الوقت الحقيقي حالة عربة المصعد.
التواصل مع لوحة التحكم في السيارة، وتلقي إشارات الأوامر زر، مثل الأوامر الدعوة الأرضية، وأوامر السائق، وأوامر النار، وما إلى ذلك، ونقل هذه الإشارات إلى لوحة التحكم الرئيسية.
نظام التحكم في آلة الباب
إشارات فتح وإغلاق آلة الباب الخروج وفقا لتعليمات لوحة التحكم الرئيسية، والتحكم في عمل آلة الباب على الجزء العلوي من السيارة،وتدرك الافتتاح الطبيعي وإغلاق باب المصعد.
دعم من خلال التحكم في الباب ، ويمكن أن يؤدي التحكم في آلة الباب المقابلة للمصاعد ذات الأبواب الأمامية والخلفية.
إنتاج الإشارة و محرك العرض

خطوات التثبيت
الموقع والتثبيت: تحديد موقع تركيب لوحة السيارة العلوية وفقا لبنية ورسم تركيب عربة المصعد.يجب تثبيت لوحة السيارة العلوية على الجزء العلوي من السيارة بالقرب من لوحة التحكم لسهولة الأسلاك والاتصال. Use screws or other fixing devices to firmly fix the car top board to the bracket or mounting plate on the top of the car to ensure that it is firmly installed to prevent vibration or loosening during the operation of the elevator.
اتصال كهربائي:
توصيل الطاقة: قم بتوصيل خط الطاقة من المصعد إلى محطة الطاقة المقابلة من لوحة السيارة العليا. عادة،تحتاج لوحة السيارة العلوية إلى توصيل إلى مصدر الطاقة المتغيرة من 220 فولت أو غيرها من الجهد المحددتأكد من أن خطوط الكهرباء متصلة بشكل صحيح، لديها اتصال جيد، ومعزولة لمنع حوادث الاختصار والتسرب.
اتصال خط الاتصال: ربط خطوط الاتصال بين لوحة السيارة العلوية ولوحة التحكم الرئيسية للمصعد، لوحة التحكم في السيارة،صندوق الاتصال بالمحطة الأرضية والمعدات الأخرىهذه الخطوط عادة ما تستخدم كابلات اتصالات مخصصة ، والتي يتم توصيلها بشكل صحيح وفقًا لعلامات الرسم ،وتأكد من أن الكابلات وضعت بانتظام لتجنب التداخل المتقاطع مع خطوط الكهرباء القوية الأخرى.
اتصال المستشعر والجهاز التشغيلي: قم بتوصيل أسلاك الاتصال للمستشعرات المختلفة (مثل مستشعرات الستائر الضوئية ، ومفتاحات الحد لآلات الأبواب ، وما إلى ذلك) والجهاز التشغيلي (مثل أجهزة التحكم في الأبواب ،ساعات الوصول، وما إلى ذلك) مثبتة على الجزء العلوي من السيارة إلى محطات المدخلات والمخرجات المقابلة لللوحة العلوية للسيارة.إيلاء الاهتمام إلى القطبية والصحيحة من الأسلاك عند الاتصال لضمان أن جهاز الاستشعار يمكن أن تنقل بدقة إشارة إلى لوحة السيارة العليا، والسيارة أعلى لوحة يمكن أن تتحكم بفعالية في عمل المحرك.
ترتيب الأسلاك: ترتيب جميع الأسلاك والكابلات المتصلة، ربطها في حزم،وتثبيتها مع مشابك الأسلاك أو أوعية الأسلاك لمنع الأسلاك والكابلات من الهز أو فرك ضد المكونات الأخرى أثناء تشغيل المصعدفي الوقت نفسه، تأكد من أن الأسلاك تتوافق مع مواصفات السلامة والمعايير لتركيب المصعد،ويجب ألا يكون هناك أسلاك مفتوحة أو كابلات غير ثابتة.
