Schneider Original AC Contactor LC1D09BDC LC1D09FDC DC Contactor

قاطع تيار متردد أصلي من شنايدر LC1D09BDC LC1D09FDC قاطع تيار مستمر

المنتجات - قطع غيار المصاعد
  • إبراز

    قاطع تيار شنايدر LC1D09BDC,قاطع تيار متردد أصلي LC1D09BDC,قاطع تيار مستمر من شنايدر

    ,

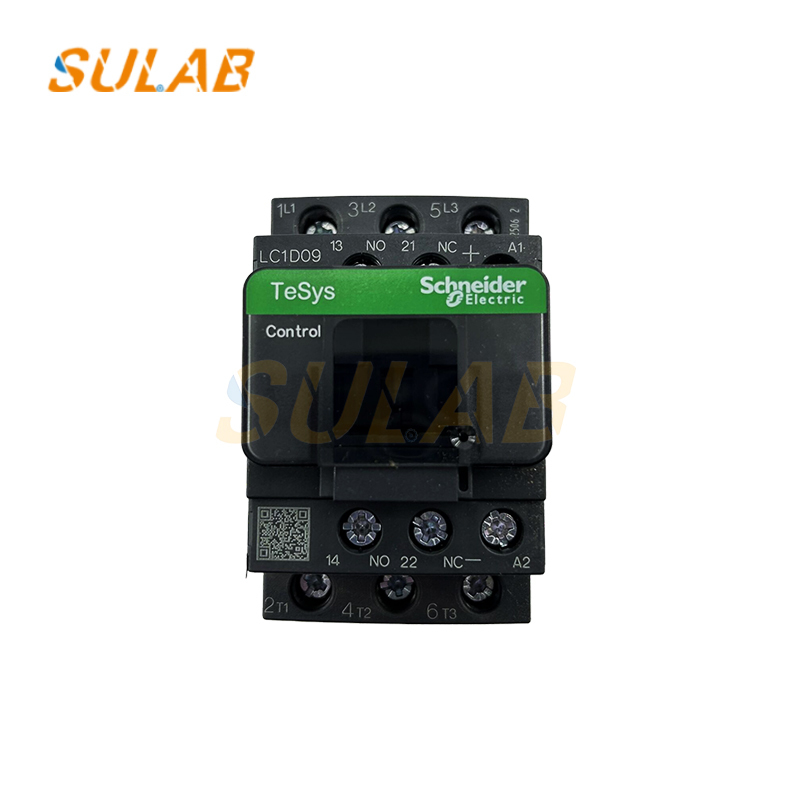

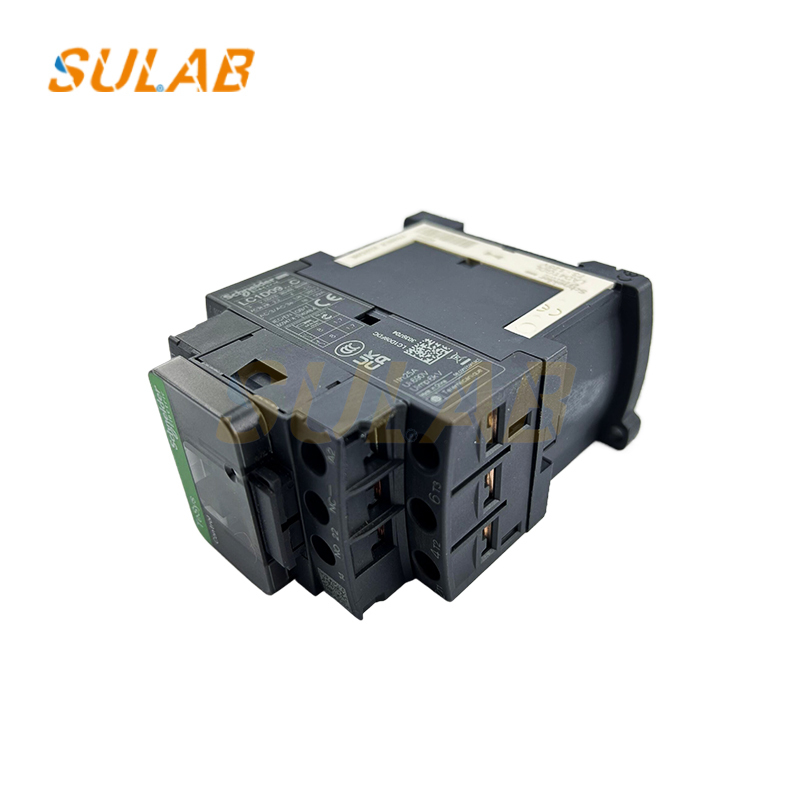

    Original AC Contactor LC1D09BDC

    ,

    Schneider DC Contactor

  • Brand
    Schneider
  • Description
    Elevator Contactor
  • Model
    LC1D09FDC
  • MOQ
    1PC
  • Transportion
    TNT, UPS, DHL, Fedex, Air, Sea
  • Applicable
    Elevator
  • Packages
    Carton, Wooden case, Pallet etc
  • Delivery Time
    Normally 2-3 working days after payment
  • Warranty
    One year
  • Payment Method
    Company Bank, Western union, alibaba, Paypal etc
  • اسم العلامة التجارية
    Schneider
  • Model Number
    LC1D09FDC
  • Minimum Order Quantity
    1
  • Delivery Time
    2-3 working days
  • Payment Terms
    T/T,Western Union,MoneyGram

قاطع تيار متردد أصلي من شنايدر LC1D09BDC LC1D09FDC قاطع تيار مستمر

احصل على السعر ﺎﺘﺼﻟ ﺍﻶﻧ

قاطع تيار متردد أصلي من شنايدر LC1D09BDC LC1D09FDC قاطع تيار مستمر


Schneider LC1D09FDC هو قاطع تيار مستمر من سلسلة TeSys D. ما يلي هو مقدمة من أبعاد تكوينه الهيكلي، ومبدأ العمل، والمعلمات الفنية، وسيناريوهات التطبيق، وما إلى ذلك:


  • التكوين الهيكلي
    • النظام الكهرومغناطيسي: يتضمن نوى حديدية متحركة وثابتة، وملف جذب، وزنبرك رد فعل. عندما يتم تنشيط ملف الجذب، يتم توليد مجال مغناطيسي، مما يتسبب في أن تتغلب النواة الحديدية المتحركة على قوة زنبرك التفاعل وتنجذب مع النواة الحديدية الثابتة؛ عندما يتم إلغاء تنشيط الملف، يختفي المجال المغناطيسي، وتتم إعادة ضبط النواة الحديدية المتحركة تحت تأثير زنبرك التفاعل.
    • نظام التلامس: يعتمد هيكل تلامس جسري مزدوج القطع، وعادة ما يكون به ثلاثة أزواج من جهات الاتصال الرئيسية المفتوحة عادةً، والتي تُستخدم لتوصيل وفصل الدائرة الرئيسية. بالإضافة إلى ذلك، قد يكون مزودًا بجهات اتصال مساعدة مفتوحة عادةً (NO) ومغلقة عادةً (NC)، والتي تُستخدم لتغذية إشارة مرتدة أو التحكم في التشابك في دائرة التحكم.
    • نظام إخماد القوس: تستخدم قواطع التيار ذات السعة الكبيرة (أكثر من 20 أمبير) أغطية إخماد القوس ذات الفتحات وألواح شبكة إخماد القوس لإخماد القوس؛ تستخدم قواطع التيار ذات السعة الصغيرة جهات اتصال مزدوجة القطع لإخماد القوس، وإخماد القوة الكهربائية للقوس، وألواح القوس بين الأطوار للعزل القوسي، وأغطية إخماد القوس الطينية لإخماد القوس.



العلامة التجارية شنايدر
الوصف قاطع تيار المصعد
الموديل LC1D09FDC
الحد الأدنى لكمية الطلب 1 قطعة
النقل TNT، UPS، DHL، Fedex، الجو، البحر
قابل للتطبيق المصعد
العبوات الكرتون، علبة خشبية، منصة نقالة، إلخ
وقت التسليم عادة 2-3 أيام عمل بعد الدفع
الضمان سنة واحدة
طريقة الدفع البنك، ويسترن يونيون، علي بابا، باي بال، إلخ



  • مبدأ العمل: عندما يتم توصيل الملف الكهرومغناطيسي لقاطع التيار بجهد التيار المستمر المقنن، يتم توليد مجال مغناطيسي في الملف. تحت تأثير الجذب الكهرومغناطيسي، تتغلب النواة الحديدية الثابتة على قوة رد فعل الزنبرك، وتجذب النواة الحديدية المتحركة إلى النواة الحديدية الثابتة، وتجعل جهات الاتصال المتحركة والثابتة تتلامس، وبالتالي توصيل الدائرة الرئيسية ودائرة التحكم؛ عندما يتم إلغاء تنشيط الملف، يختفي الجذب الكهرومغناطيسي للنواة الحديدية الثابتة، وتتم إعادة ضبط النواة الحديدية المتحركة تحت تأثير رد فعل الزنبرك، مما يجعل جهات الاتصال المتحركة تنفصل عن جهات الاتصال الثابتة وتقطع الدائرة الرئيسية ودائرة التحكم.
  • المعلمات الفنية
    • التيار المقنن: 9 أمبير.
    • جهد الملف: عادةً 110 فولت تيار مستمر، وتتوفر أيضًا خيارات أخرى مثل 12 فولت تيار مستمر، 24 فولت، 48 فولت، 220 فولت.
    • الأقطاب: 3P، أي قاطع تيار ثلاثي الأقطاب.
    • مستوى الجهد: يمكن استخدامه في الدوائر ذات جهد التيار المتردد حتى 660 فولت (690 فولت). ضمن فئة التطبيق AC-3، يمكن أن يعمل بشكل طبيعي عندما يكون جهد التشغيل 380 فولت.
    • خصائص التشغيل: جهد السحب للتيار المستمر هو 85-110%Us، وجهد التحرير هو 10-75%Us.
