سلسلة شنايدر LC1D ثلاثي المراحل الكهرومغناطيسي AC Contactor رلاي الإفراط الحراري المصنع LC1D سلسلة Contactor والحماية التحكم في المحرك AC Contactor 3P AC LC1D25

Schneider LC1D سلسلة ثلاثية الطور الكهرومغناطيسية التيار المتردد قواطع حرارية الزائد تتابع الشركة المصنعة LC1D سلسلة قواطع وحماية محرك التحكم التيار المتردد قواطع 3P AC LC1D25

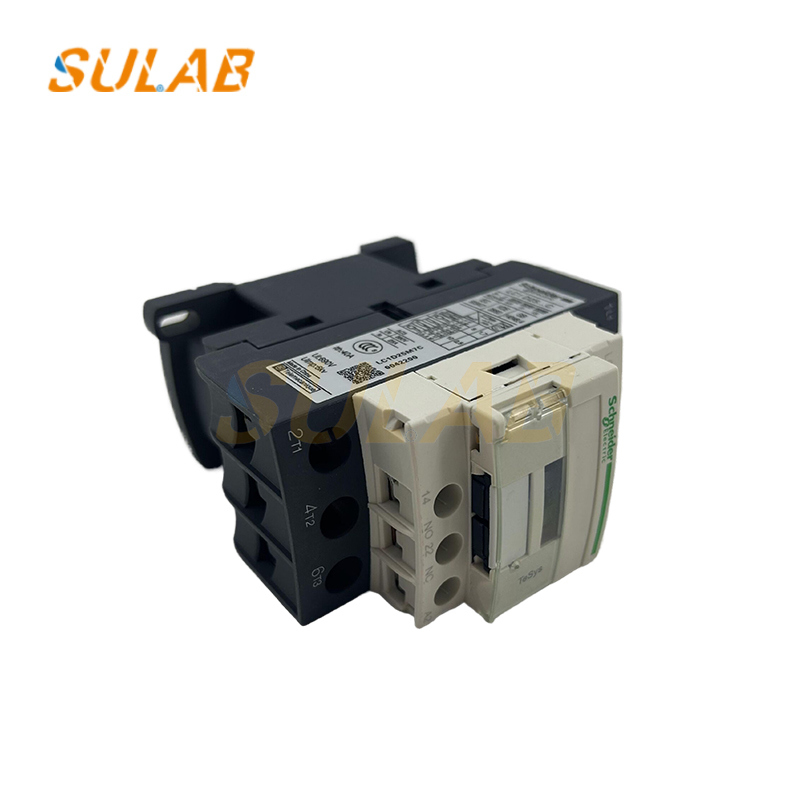

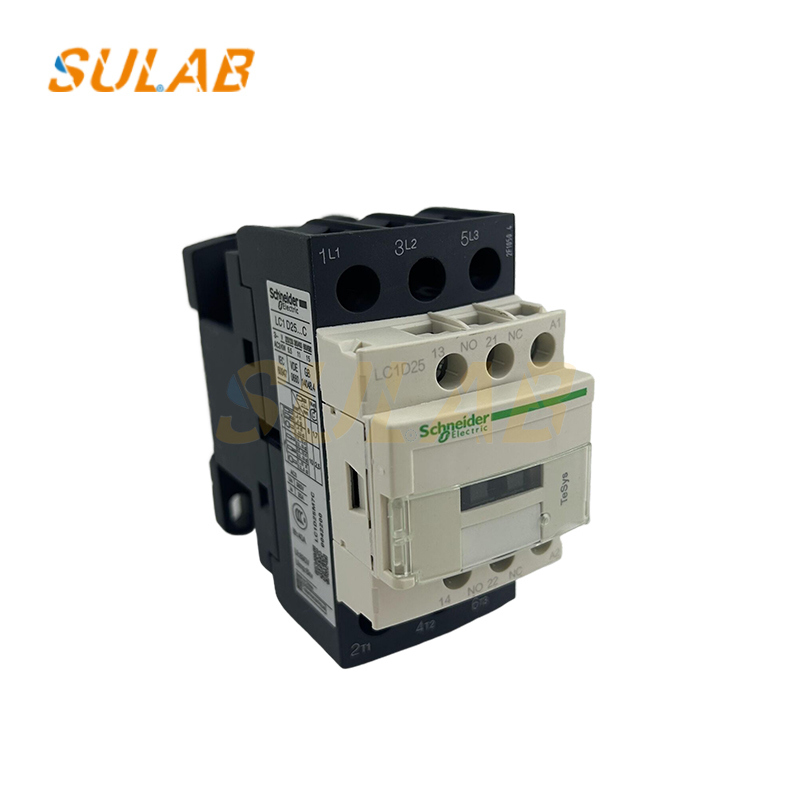

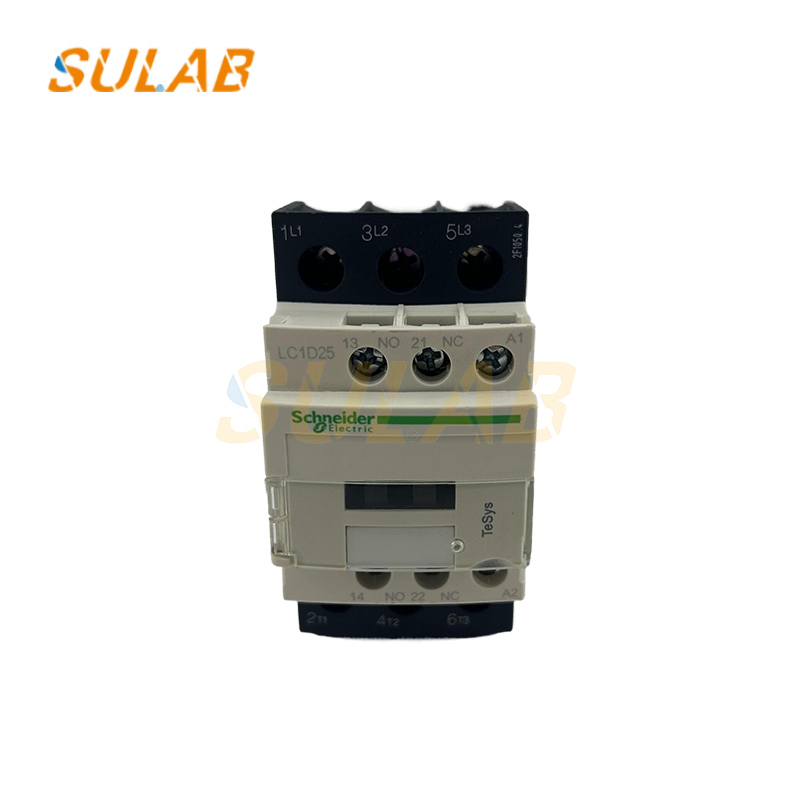

قاطع LC1D25 هو قاطع تيار متردد شائع الاستخدام. ما يلي هو مقدمة مفصلة:
المعلمات الأساسية:
جهد العزل المقنن: 690 فولت.
التيار التشغيلي المقنن: في فئة الاستخدام AC-3، 25 أمبير عند 380 فولت/400 فولت، 18 أمبير عند 660 فولت/690 فولت.
جهد دائرة التحكم: تشمل جهود ملف التيار المتردد 24 فولت، 36 فولت، 48 فولت، 110 فولت، 127 فولت، 220 فولت، 240 فولت، 380 فولت، 415 فولت، 440 فولت، 480 فولت، 500 فولت، و 600 فولت؛ تشمل جهود ملف التيار المستمر 24 فولت، 36 فولت، 48 فولت، 110 فولت، و 220 فولت.
جهات الاتصال المساعدة: عادةً 1 NO (عادة مفتوح) + 1 NC (عادة مغلق).
ميزات المنتج:
هيكل مدمج: باستخدام آلية محمية ذات تأثير مباشر مع جهات اتصال مزدوجة القطع، هذا الجهاز مضغوط وخفيف الوزن.
أداء موثوق: يتميز باستهلاك منخفض للطاقة وعمر طويل وسلامة، ويتميز بعمر كهربائي يصل إلى مليون دورة وعمر ميكانيكي يصل إلى 10 ملايين دورة في فئة التشغيل AC-3.
سهولة التركيب: يمكن تركيبه على لوحة أساس أو على سكة DIN. يجب إحكام ربط مسامير الأطراف. بعد التحقق من صحة الأسلاك، قم بتنشيط ملف السحب عدة مرات مع عدم تنشيط جهات الاتصال الرئيسية. لا تقم بالتشغيل إلا بعد التأكد من التشغيل الموثوق به.

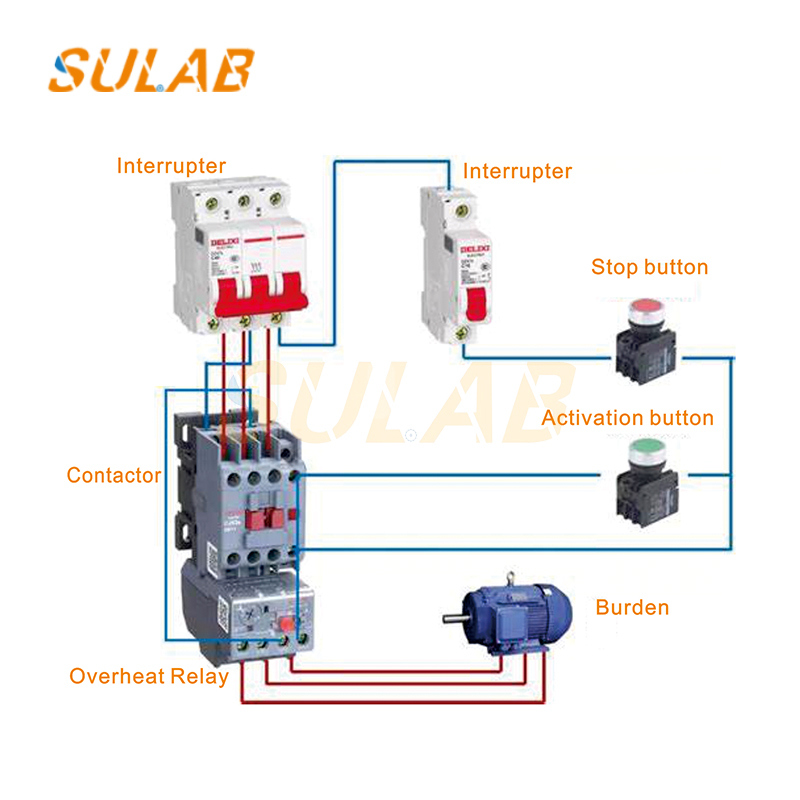

التطبيقات: مناسب لدائرة التيار المتردد 50 هرتز أو 60 هرتز، الجهد المقنن حتى 690 فولت، والتيار المقنن حتى 25 أمبير. يمكن استخدامه لتوصيل الدائرة عن بعد وفصلها، والبدء المتكرر، والتحكم في محركات التيار المتردد. يمكن أيضًا دمجه مع مرحل حراري لتشكيل بادئ تشغيل كهرومغناطيسي للحماية من الحمل الزائد.
