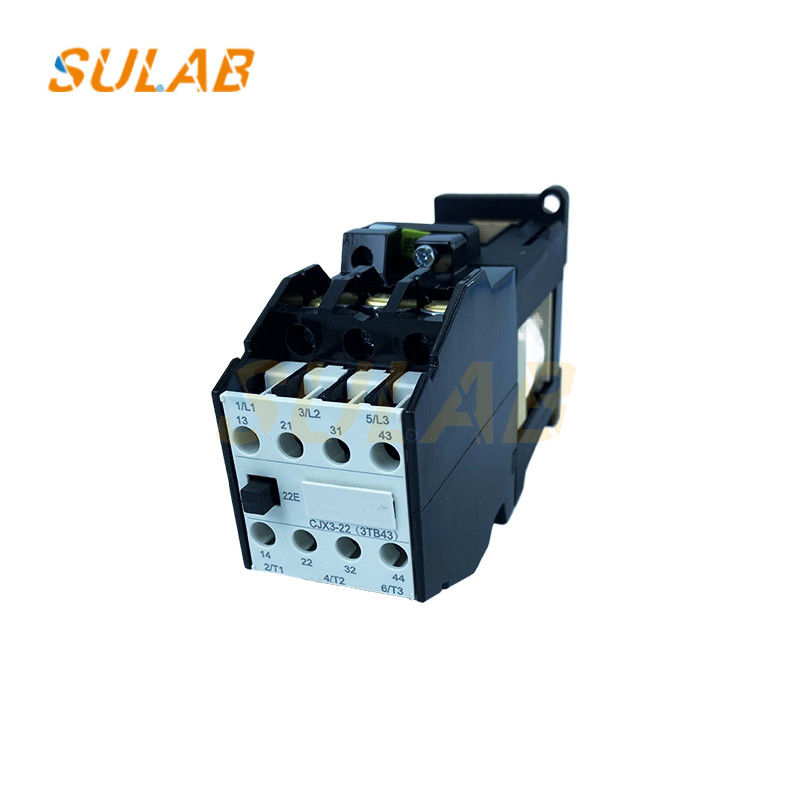

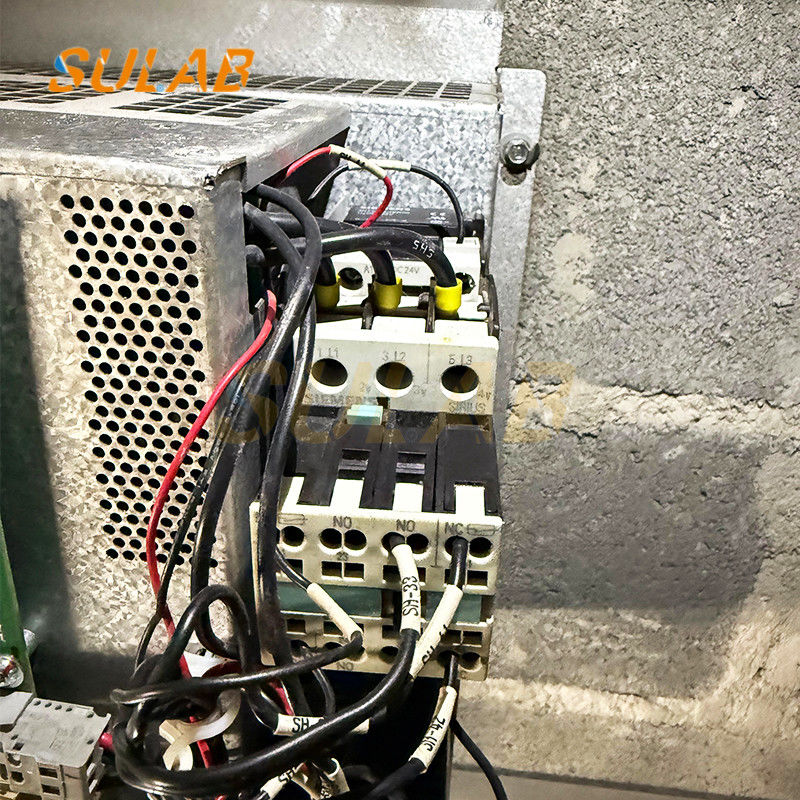

قاطع تلامس التيار المتردد CJX3-32/22/44 (3TB44) تيار متردد 110 فولت تيار متردد 220 فولت تيار متردد 24 فولت

قاطع التيار المتردد CJX3-32/22/44 (3TB44) AC110V AC220V AC24V

قاطع التيار CJX3-22 هو نموذج نموذجي من سلسلة قواطع التيار المتردد CJX3، يستخدم على نطاق واسع في سيناريوهات التحكم في التشغيل الآلي الصناعي. ما يلي هو تحليل تفصيلي لمعلماته الفنية وميزاته الهيكلية وسيناريوهات التطبيق ونقاط الاختيار:

1. الميزات الهيكلية

• تصميم معياري: يدمج جهات الاتصال الرئيسية وجهات الاتصال المساعدة (عادة 2 مفتوحة بشكل طبيعي + 2 مغلقة بشكل طبيعي) والملف الكهرومغناطيسي ونظام إخماد القوس لسهولة الصيانة والاستبدال.
• نظام إخماد القوس: يعتمد هيكل إخماد القوس من النوع الشبكي لإخماد القوس بسرعة المتولد أثناء كسر التيار، مما يضمن السلامة.
• طرق التثبيت: يدعم تثبيت المسمار أو تركيب السكة القياسية 35 مم (للمواصفات ≤38A)، والتكيف مع التخطيط الموحد لخزائن التحكم.

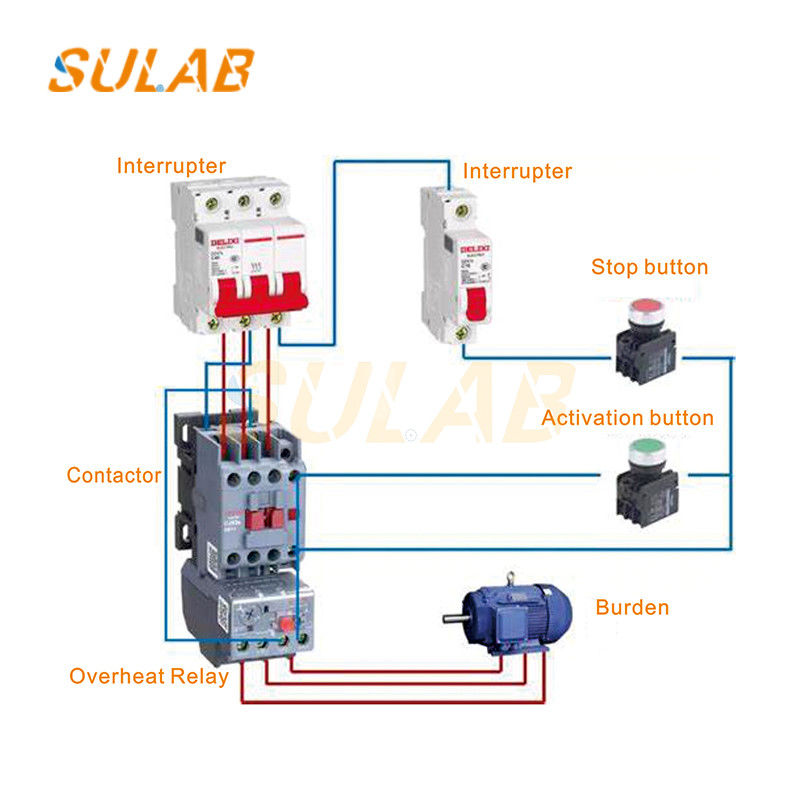

2. مبدأ العمل

• حالة التشغيل: عندما يتم تنشيط الملف، فإنه يولد قوة كهرومغناطيسية لجذب المحرك، مما يؤدي إلى إغلاق جهات الاتصال الرئيسية وتوصيل الدائرة الرئيسية؛ تعمل جهات الاتصال المساعدة بشكل متزامن لإعادة إشارات التحكم.
• حالة إيقاف التشغيل: عندما يتم إلغاء تنشيط الملف، يتم تحرير المحرك بواسطة زنبرك إعادة الضبط، وتفتح جهات الاتصال، ويتم قطع الدائرة.
