بطانة حذاء دليل الموازنة الجديدة عالية الجودة للمصعد، حذاء دليل السكة الحديدية، حذاء دليل الموازنة

حذاء توجيه موازن جديد عالي الجودة لبطانة حذاء التوجيه، حذاء توجيه السكة الحديدية الموازنة

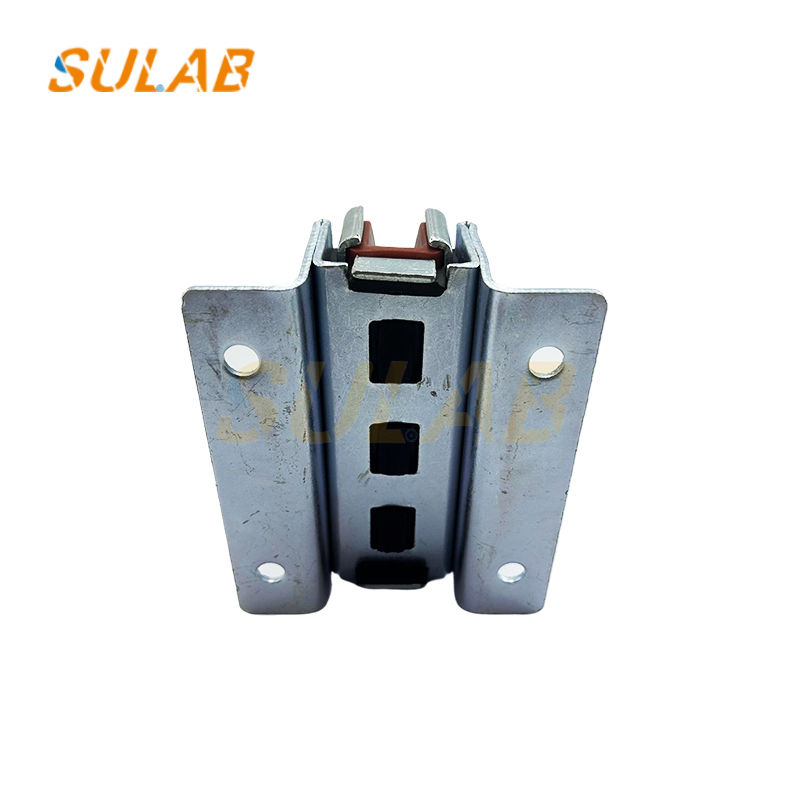

التركيب الهيكلي
المقعد الثابت: يستخدم لتوصيل إطار الموازنة، وعادة ما يكون مزودًا بلوحة سفلية، وإطار تثبيت لبطانة الحذاء، وما إلى ذلك. يمكن أن تكون اللوحة السفلية على شكل حرف U، ومزودة بفتحات ملولبة وإطار دعم لتوصيل إطار الموازنة. يتم لحام إطار تثبيت بطانة الحذاء باللوحة السفلية ويستخدم لتثبيت بطانة الحذاء.

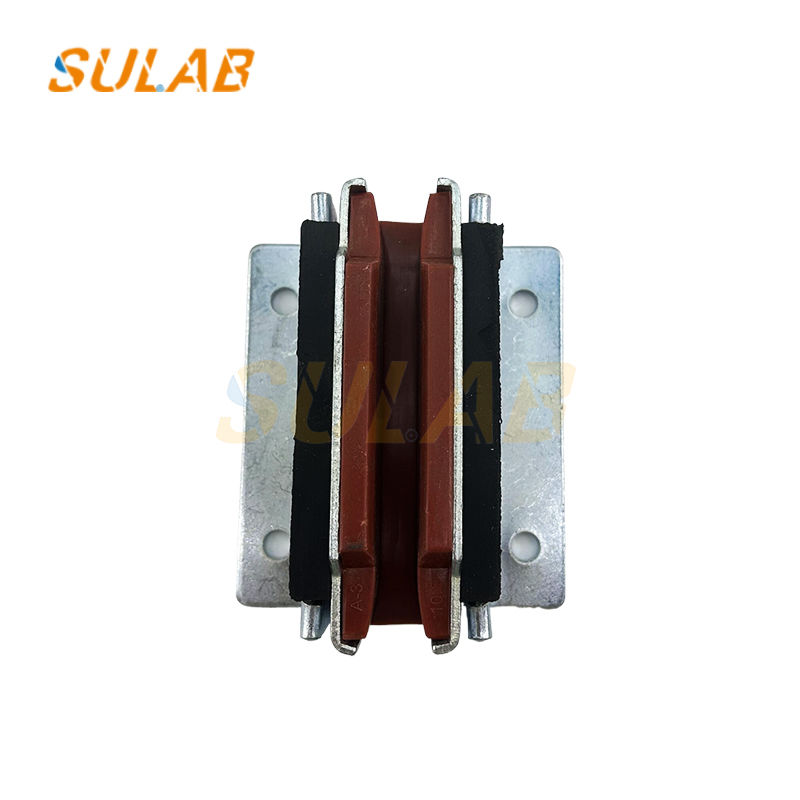

بطانة الحذاء: مصنوعة عادة من مادة النايلون أو البولي يوريثين ذات مقاومة جيدة للتآكل وامتصاص الصدمات، ويتوافق شكلها وحجمها مع القضيب الموجه، ويتم تركيب لوحة غلاف بطانة الحذاء على إطار تثبيت بطانة الحذاء، كما يتم تزويد بعض بطانات الأحذية بلوحة حجب لعزل النوابض المطاطية المجاورة.
الموصل: يستخدم لتثبيت بطانة الحذاء وإطار تثبيت بطانة الحذاء، مع مسمار يمر عبر إطار تثبيت بطانة الحذاء، وجزء تركيب يتناسب مع لوحة غلاف بطانة الحذاء، وسدادة للتثبيت.

مبدأ العمل
مبدأ الاحتكاك الانزلاقي: تتلامس بطانة الحذاء الخاصة بحذاء التوجيه المنزلق مباشرة مع سطح القضيب الموجه. عندما تتحرك الموازنة لأعلى ولأسفل، تنزلق بطانة الحذاء على طول القضيب الموجه، ويستخدم الاحتكاك بين بطانة الحذاء والقضيب الموجه للحد من مسار حركة الموازنة، بحيث يمكنها الاستمرار في العمل بثبات على القضيب الموجه.
مبدأ التخزين المؤقت المرن: يلعب الزنبرك أو الزنبرك المطاطي في حذاء التوجيه المنزلق المرن دورًا في التخزين المؤقت وامتصاص الصدمات. عندما تتعرض الموازنة للاهتزاز أو التأثير أثناء التشغيل، سيخضع الزنبرك أو الزنبرك المطاطي لتشوه مرن، ويمتص ويخفف هذه الطاقات، ويقلل من اهتزاز وتأثير الموازنة، ويجعل التشغيل أكثر سلاسة.
مبدأ الاحتكاك الدوار: يستخدم حذاء التوجيه الدوار بكرة لتحل محل بطانة الحذاء الخاصة بحذاء التوجيه المنزلق. تلامس البكرة الجزء الأمامي والجانبين للقضيب الموجه تحت تأثير قوة الزنبرك وتلتصق به. عند تشغيل الموازنة، تتدحرج البكرة على القضيب الموجه، لتحل محل الاحتكاك الانزلاقي بالاحتكاك الدوار، مما يقلل من فقدان الاحتكاك، ويقلل من الاهتزاز والضوضاء أثناء التشغيل.
