لوحة تحكم مشغل باب المصعد SIGMA DCD-23 S2.1 مع مدخل 24 فولت تيار مستمر وخرج مستمر 400 واط
-
إبراز
لوحة الدوائر المطبوعة للتحكم في المصعد SIGMA DCD-23 S2.1,لوحة تشغيل الباب بمدخل 24 فولت تيار مستمر,لوحة تحكم مشغل باب المصعد ذات خرج مستمر 400 واط
,24V DC Input Door Operator Board
,400W Continuous Output Elevator Door Operator Controller Board
-
يكتبلوحة تحكم مشغل باب المصعد
-
اسم المنتجسيجما DCD-23 S2.1 لوحة تحكم مشغل باب المصعد
-
وقت الضمان6 أشهر
-
مواصلاتطلب العملاء، DHL TNT FEDEX UPS، التسليم البحري
-
تطبيقأجزاء المصعد
-
نوع العملالشركة المصنعة
-
الكلمات الرئيسيةLG-Sigma DCD-23 Door Machine PCB - لوحة تحكم باب المصعد عالية الأداء - AEG09C220B KAA24350AAB
-
اسم العلامة التجاريةSIGMA
-
رقم الموديلDCD-23 S2.1 AEG09C220B
-
الحد الأدنى لكمية1
-
وقت التسليم3-5 أيام عمل
-
شروط الدفعD/A، D/P، T/T، ويسترن يونيون، موني جرام
لوحة تحكم مشغل باب المصعد SIGMA DCD-23 S2.1 مع مدخل 24 فولت تيار مستمر وخرج مستمر 400 واط

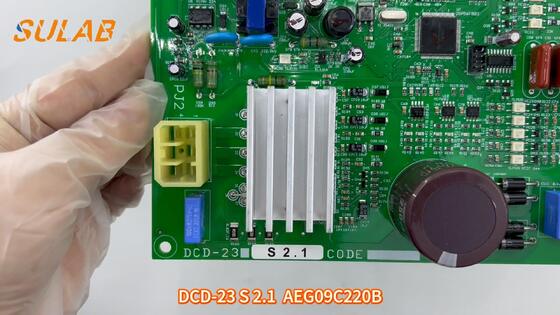

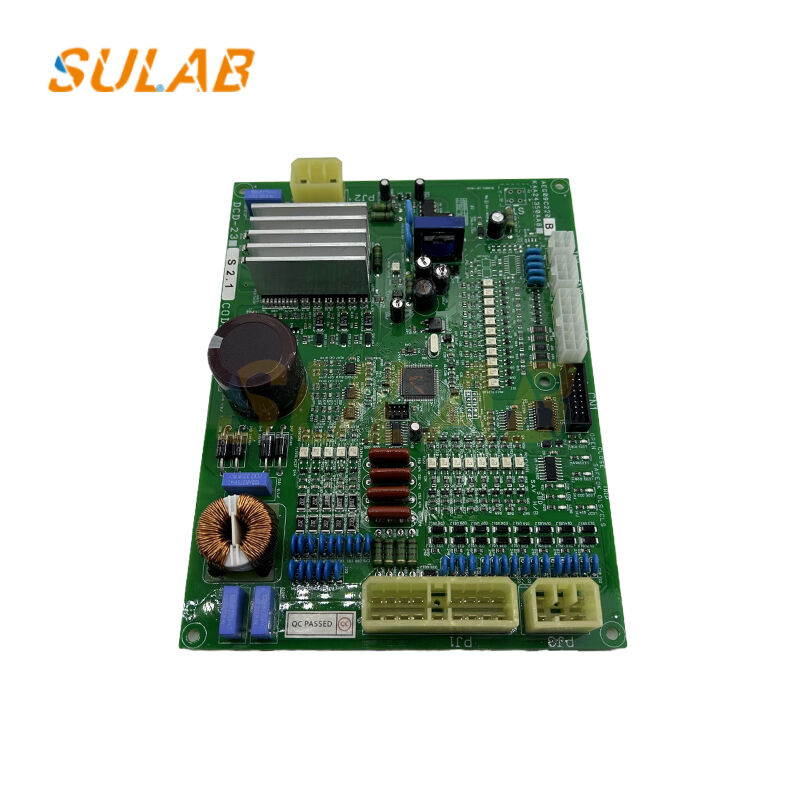

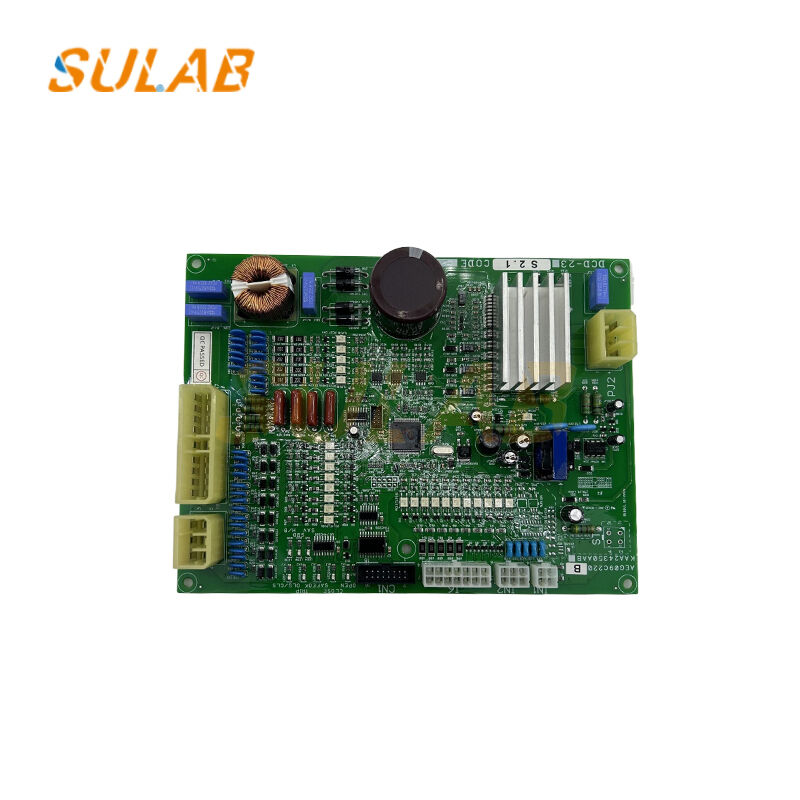

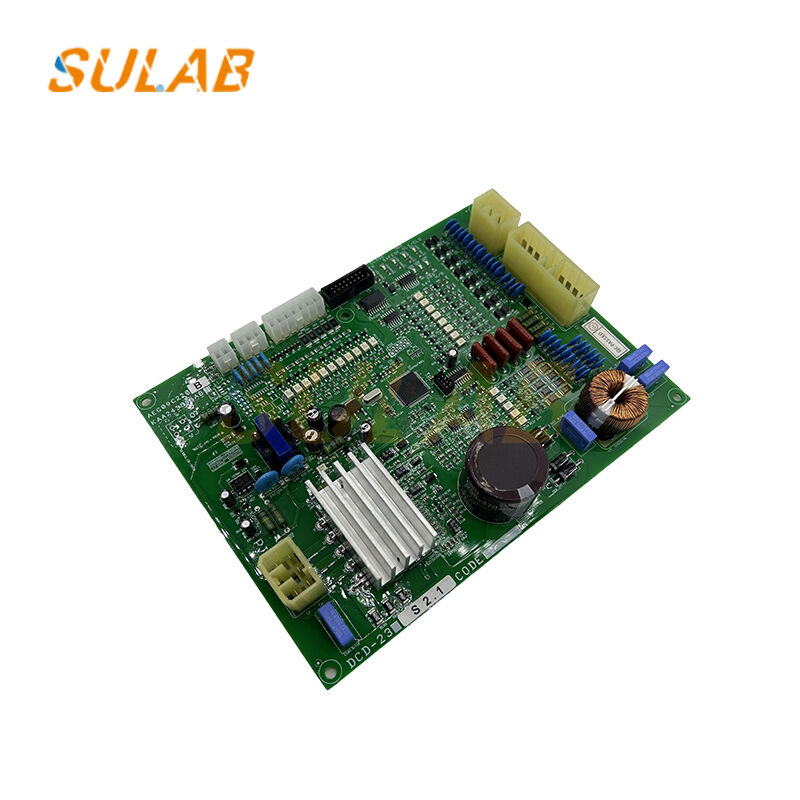

لوحة مشغل الباب SIGMA DCD-23 S2.1 - قطعة غيار أصلية للمصعد AEG09C220B
تعتبر لوحة مشغل باب المصعد SIGMA DCD-23 S2.1 (رقم القطعة AEG09C220B / KAA24350AAB) مكون تحكمًا حاسمًا مصممًا لتشغيل أنظمة أبواب المصاعد بدقة وموثوقية. تعمل لوحة الدوائر المطبوعة عالية الأداء هذه كوحدة المعالجة المركزية للتحكم في محرك الباب، مما يضمن سلاسة وأمان وكفاءة تسلسل فتح وإغلاق الباب في منشآت مصاعد LG-Sigma.
تم تصميم لوحة DCD-23 بتقنية معالج دقيق متطورة، وتتكامل بسلاسة مع أنظمة التحكم في المصاعد لإدارة ملفات تعريف سرعة الباب، وتغذية الموضع المرتجعة، والتحكم في عزم الدوران، ومراقبة السلامة. تصميمها القوي وموثوقيتها المثبتة يجعلها قطعة غيار أساسية لمشاريع الصيانة والتحديث.
| رقم الموديل | DCD-23 S2.1 |
|---|---|
| أرقام القطع | AEG09C220B, KAA24350AAB |
| نوع اللوحة | لوحة PCB للتحكم في مشغل الباب |
| طريقة التحكم | التحكم في محول VVVF مع تغذية الموضع المرتجعة |
| جهد الإدخال | 24 فولت تيار مستمر ±10% (دائرة التحكم) / 110-220 فولت تيار متردد (دائرة الطاقة) |
| طاقة الإخراج | 400 واط مستمر، 800 واط ذروة (3 ثوانٍ) |
| مخرجات التحكم | 3 مراحل تيار متردد 0-230 فولت، 0-120 هرتز |
| مدخلات الإشارة | مستشعر منطقة الباب، تغذية الراجع من المشفر، حافة الأمان، الستارة الضوئية |
| واجهة الاتصال | RS485 لتكامل وحدة التحكم في المصعد |
| درجة حرارة التشغيل | -10 درجة مئوية إلى +60 درجة مئوية |
| تصنيف الحماية | IP20 (لوحة التحكم)، IP54 عند التثبيت في حاوية |
| الأبعاد | 200 مم × 150 مم × 40 مم (الطول × العرض × الارتفاع) |
| الوزن | 0.68 كجم |
| الشهادات | CE, UL 508, ISO9001 |
مناسب لـ:
- مصاعد LG-Sigma DSS، DI/DS series
- مشغلات الأبواب: موديلات SAV1، SBD1، SDC، SDC-V
- أنظمة أبواب الهبوط بمحركات الحث AC أو PM
- التركيبات الجديدة ومشاريع التحديث
موديلات المصاعد المتوافقة:
- سلسلة SIGMA DSS-1، DSS-2
- مصاعد LG DI، DS التجارية
- تطبيقات مخصصة مع أنظمة أبواب SIGMA
- التركيب: قم بالتركيب في وضع رأسي مع تهوية كافية (خلوص 50 مم كحد أدنى)
- الأسلاك: اتبع مخطط الأسلاك المرفق مع اللوحة؛ تأكد من التأريض المناسب
- إعداد المعلمات: استخدم خادم DOA-100 أو مجموعة أدوات SVC (إصدار البرنامج 2.1 أو أعلى)
- الضبط التلقائي للمحرك: مطلوب في أول عملية تركيب لتحقيق الأداء الأمثل
- اختبار السلامة: قم بإجراء اختبار تشغيل الباب بالكامل وفقًا لمعايير EN81 قبل التشغيل
