وحدة تحكم PLC أصلية جديدة تمامًا مع كشف الحزمة تحت الحمراء وتحديد الأشياء بدون تلامس للأتمتة الصناعية

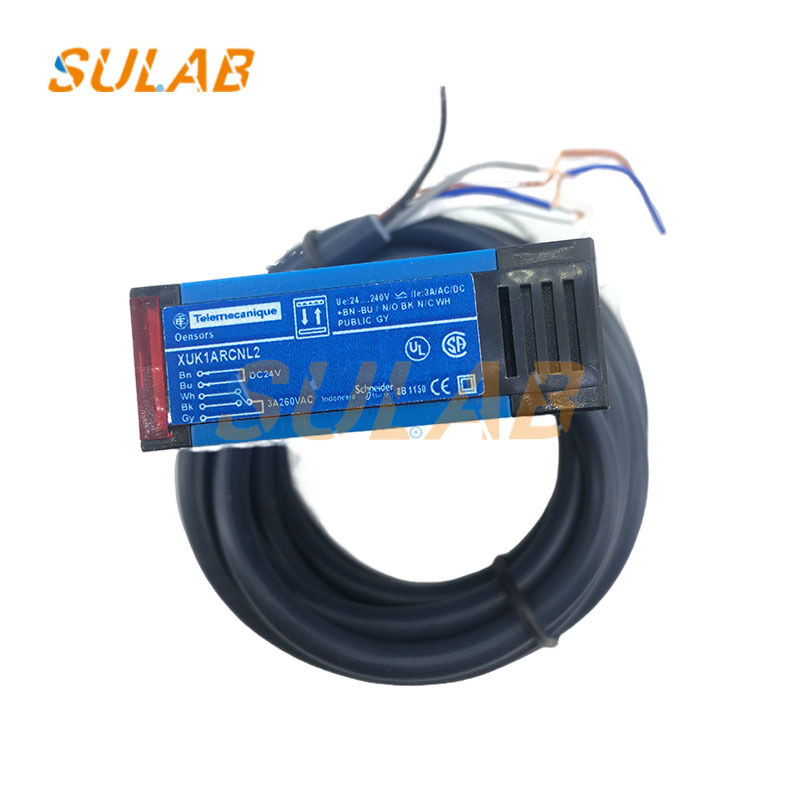

XUK1ARCNL2  وحدة تحكم PLC قابلة للبرمجة لأتمتة المصانع الأصلية الجديدة تمامًا، مستشعرات مفتاح كهروضوئي جديدة تمامًا

إصدار شعاع الأشعة تحت الحمراء الاتجاهي: يشتمل باعث المستشعر على مصدر ضوء أشباه الموصلات (عادةً صمام ثنائي باعث للأشعة تحت الحمراء)، والذي يحول إشارة التيار الداخلة إلى شعاع أشعة تحت حمراء مستقر أثناء التشغيل. هذا الضوء تحت الأحمر أقل عرضة لتداخل الضوء المرئي، مما يضمن استقرار الكشف. يتم توجيه الشعاع بدقة نحو عاكس مخصص في اتجاه محدد مسبقًا.

انعكاس الشعاع عبر العاكس: يتكون العاكس المخصص عادةً من مصفوفة موشور بزاوية قائمة ثلاثية الجوانب. عندما يصطدم شعاع الأشعة تحت الحمراء بالعكس، فإنه يخضع لانعكاسات متعامدة متعددة، وينعكس في النهاية بكفاءة مرة أخرى على طول مسار الانبعاث الأصلي ويوجه نحو مستقبل المستشعر. هذا هو السبب الأساسي للمسار البصري المستقر للمفتاح الكهروضوئي للانعكاس المنتظم.

تحديد الكائن بناءً على حالة استقبال الشعاع: يستقبل مستقبل المستشعر، المكون من مكونات حساسة للضوء مثل الثنائيات الضوئية، بشكل مستمر وثابت شعاع الأشعة تحت الحمراء المنعكس بواسطة العاكس عندما لا يوجد عائق، مما يحول إشارة الضوء إلى إشارة كهربائية مقابلة. عندما يدخل كائن ما المسار البصري بين المستشعر والعاكس، فإن الكائن يحجب شعاع الأشعة تحت الحمراء، مما يتسبب في فشل المستقبل في استقبال الضوء أو تجربة انخفاض حاد في شدة الضوء، مما يؤدي إلى تغيير كبير في الإشارة الكهربائية.

معالجة الإشارات وإخراج أمر التبديل: تراقب دائرة المعالجة الداخلية للمستشعر الإشارة الكهربائية التي يحولها المستقبل في الوقت الفعلي. بمجرد اكتشاف تغيير في الإشارة الكهربائية يفي بعتبة محددة مسبقًا، فإنها تحدد بسرعة أن كائنًا مقاسًا قد مر ثم يخرج إشارة تبديل تشغيل/إيقاف وفقًا للمنطق المحدد. يمكن إرسال هذه الإشارة إلى نظام التحكم اللاحق، مما يؤدي إلى سلسلة من الإجراءات المرتبطة مثل إيقاف تشغيل المعدات أو الإنذار أو تحويل التيار، وبالتالي إكمال الكشف غير التلامسي للكائن.
