لوحة تشغيل الباب Fujitec DR13F مع التحكم المبسط في آلة الباب المخصصة وواجهة اتصال MILLNET
-
إبراز
لوحة تشغيل الباب المخصصة للسيطرة على آلة الباب البسيطة,لوحة تحكم المصعد المكونة من حاسوب ميكروكونترولر ذو 8 بتات صناعية,واجهة الاتصالات MILLNET Fujitec DR13F
,Industrial-Grade 8-Bit Microcontroller Elevator Control Board
,MILLNET Communication Interface Fujitec DR13F Board
-
ماركةفوجيتك
-
وصفلوحة المصعد
-
نموذجDR13F
-
موك1 قطعة
-
النقلتي ان تي، يو بي إس، دي إتش إل، فيديكس، الهواء، البحر
-
الحزمالكرتون، حالة خشبية، البليت الخ
-
وقت التسليمعادة 2-3 أيام عمل بعد الدفع
-
ضمانسنة واحدة
-
طريقة الدفعبنك الشركة، ويسترن يونيون، علي بابا، بايبال الخ
-
اسم العلامة التجاريةFujitec
-
رقم الموديلDR13F
-
الحد الأدنى لكمية1
-
وقت التسليم2-3 أيام عمل
-
شروط الدفعد/ف، تي/تي، ويسترن يونيون
لوحة تشغيل الباب Fujitec DR13F مع التحكم المبسط في آلة الباب المخصصة وواجهة اتصال MILLNET
لوحة تشغيل الأبواب Fujitec DR12
فجيتيك المصعد DR13G DR13E Fujitec DR13F 13H مجلس تشغيل الباب

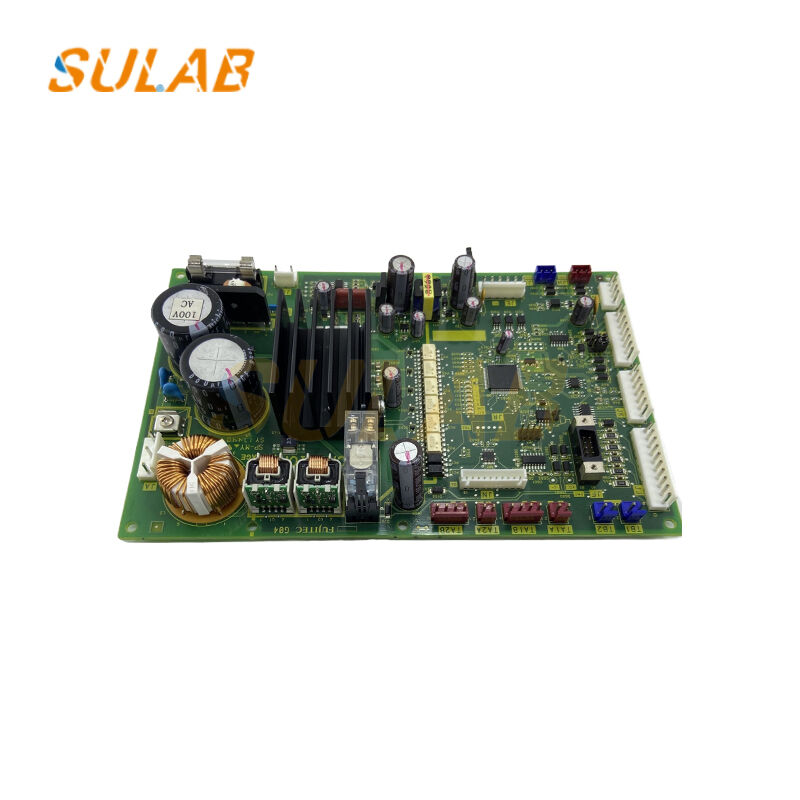

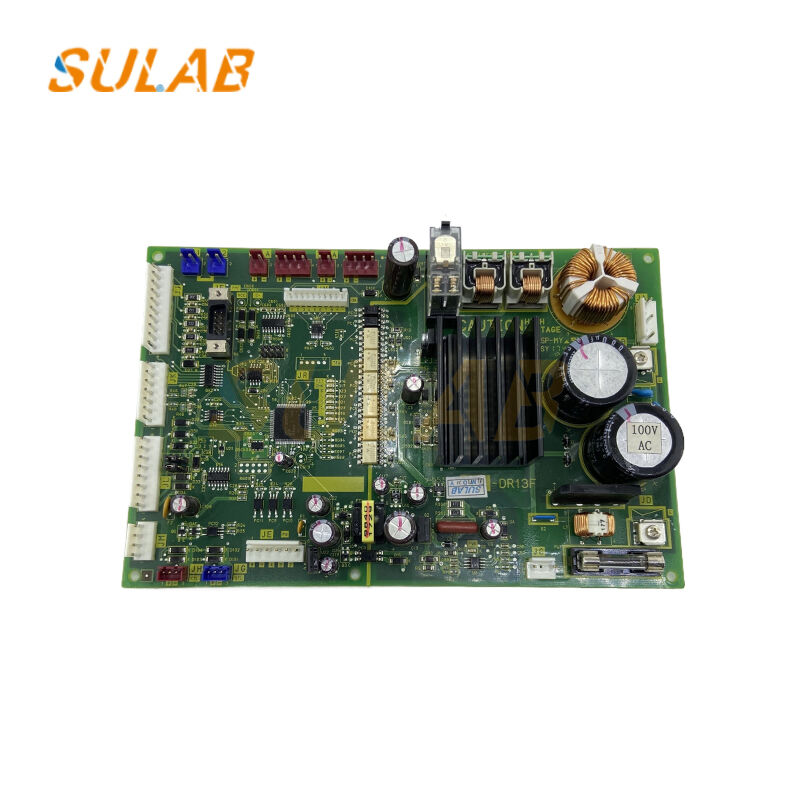

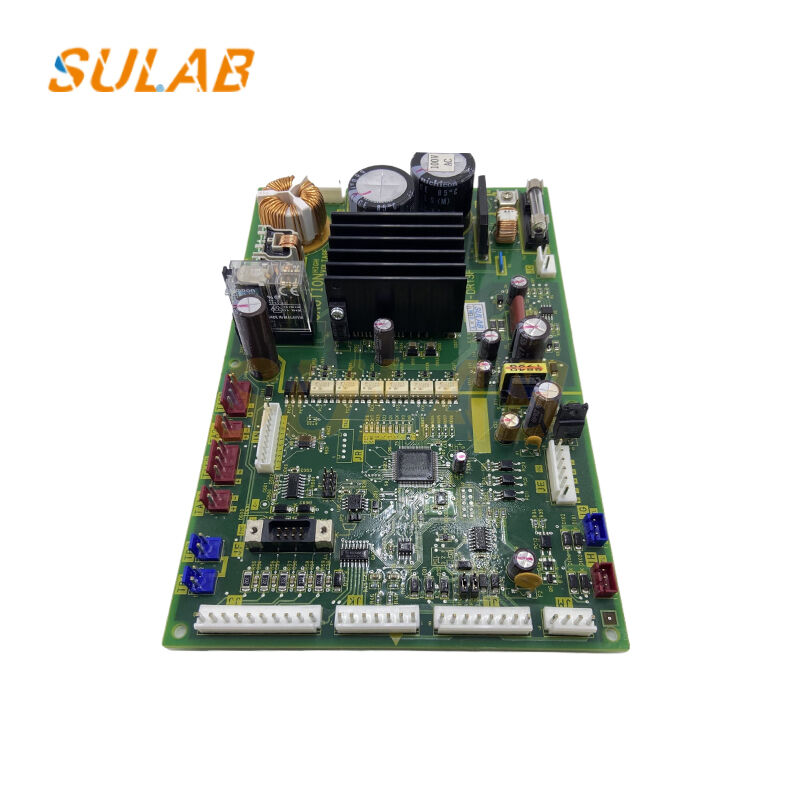

الـ DR13F هولوحة تحكم خاصة لآلات الأبواب المبسطةلـ HUASHENG FUJITEC أنظمة المصاعدC1F-DR13، هذه اللوحة بمثابة مكون أساسي في أنظمة أبواب المصعد في فوجيتيكمسؤولة عن التحكم الدقيق في السرعة والموقف لمحرك آلة الباب لضمان فتح وإغلاق سلس لأبواب عربة المصعد وأبواب القاعة.
المواصفات التقنية
| العلامة التجارية | (فوجيتيك) |
| الوصف | لوحة المصعد |
| النموذج | DR13F |
| الـ MOQ | 1PC |
| النقل | TNT، UPS، DHL، Fedex، الجو، البحر |
| حزم | الكرتون، الصندوق الخشبي، البليت الخ |
| وقت التسليم | عادة 2-3 أيام عمل بعد الدفع |
| الضمان | سنة واحدة |
| طريقة الدفع | بنك الشركة، والاتحاد الغربي، علي بابا، باي بال، الخ |
الخصائص التقنية
- جهاز تحكم صناعي 8 بت لتحقيق أداء موثوق به
- إدخال طاقة مزدوج: AC200V ((± 10٪) / DC24V مع طاقة محرك 200W
- متوافق مع محركات أجهزة الأبواب المتزامنة ذات المغناطيس الدائم 24 فولت DC
- واجهة الاتصال MILLNET (9600bps) لتكامل النظام
- الأبعاد المدمجة: 150 × 100 × 25 ملم مع تركيب قاطع القيادة (35 ملم قاطع القيادة القياسي)
- فئة حماية IP20 للبيئات الصناعية
- تتوافق مع معايير السلامة EN 81-20/50 و GB 7588
- معتمدة CE/ISO9001 مع ضمان لمدة 12 شهرًا
نظام القيادة والأداء
يستخدمبنية محرك H-bridge المعزولةمع هيكل جسر H مزدوج من خلال مجموعتين من رقائق IR2104 نصف جسر محركات و N-قناة MOSFETs.هذا يسمح بالدوران للأمام / للخلف وتنظيم سرعة محرك آلة الباب مع سرعة فتح / إغلاق الباب قابلة للتعديل (0.1-0.6m/s) والتسارع/التباطؤ (0.5-1.5m/s2).
يحتوي على تعديل عرض النبض PWM على تردد 20kHz ، مما يضمن تشغيل سلس مع ضوضاء منخفضة وتحسين راحة الركاب.
ميزات السلامة والتحكم
مدمجةالتحكم المنطقي الشامل لفتح الباب وإغلاقهيدعم العديد من أنواع الأبواب بما في ذلك الباب الواحد ، الباب المزدوج ، الباب الذي يفتح في الوسط ، والباب الذي يفتح جانباً. يتضمن النظام الكشف عن موقع الباب ، ومراقبة حالة قفل الباب ،ومعالجة إشارات الستار الخفيف / حافة السلامة لتعزيز السلامة.
الحماية المتقدمة المضادة للضغط تغير تلقائيًا اتجاه آلة الباب (خلال فتحها) أو توقف إغلاق الباب (خلال إغلاقه) عند اكتشاف العقبات ،منع إصابة الركاب والامتثال لمعايير سلامة المصاعد.
دوائر الحماية المتعددة بما في ذلك التيار الزائد والجهد الزائد والجهد المنخفض والحرارة الزائدة وحماية التوقف تقطع الطاقة تلقائيًا وتشغل الإنذارات عند حدوث أخطاء.
