مفتاح حد دوار قابل للتعديل ME-8108 مع تكوين تلامس 2NO+2NC وحماية IP65 لآلات CNC والأتمتة
-
إبراز
مفاتيح الحد القياسي المعدلة,مفتاح موضع 2NO+2NC,مفتاح حد صناعي IP65
,2NO+2NC Position Switch
,IP65 Industrial Limit Switch
-
يكتبمي-8108
-
اسم المنتجME-8108 مفتاح حد الرافعة الدوارة القابل للتعديل
-
مواصلاتالنقل الجوي، النقل البحري، طلب العملاء، DHL TNT FEDEX UPS، التسليم البحري
-
طلبأجزاء الرفع، الرافعة، المصعد
-
نوع العملالمصنع
-
التعبئةحسب طلب العميل، معبأة في الكرتون
-
رقم الموديلمي-8108
-
الحد الأدنى لكمية1
-
وقت التسليم3-5 أيام عمل
-
شروط الدفعد/أ، د/ف، تي/تي، ويسترن يونيون
مفتاح حد دوار قابل للتعديل ME-8108 مع تكوين تلامس 2NO+2NC وحماية IP65 لآلات CNC والأتمتة

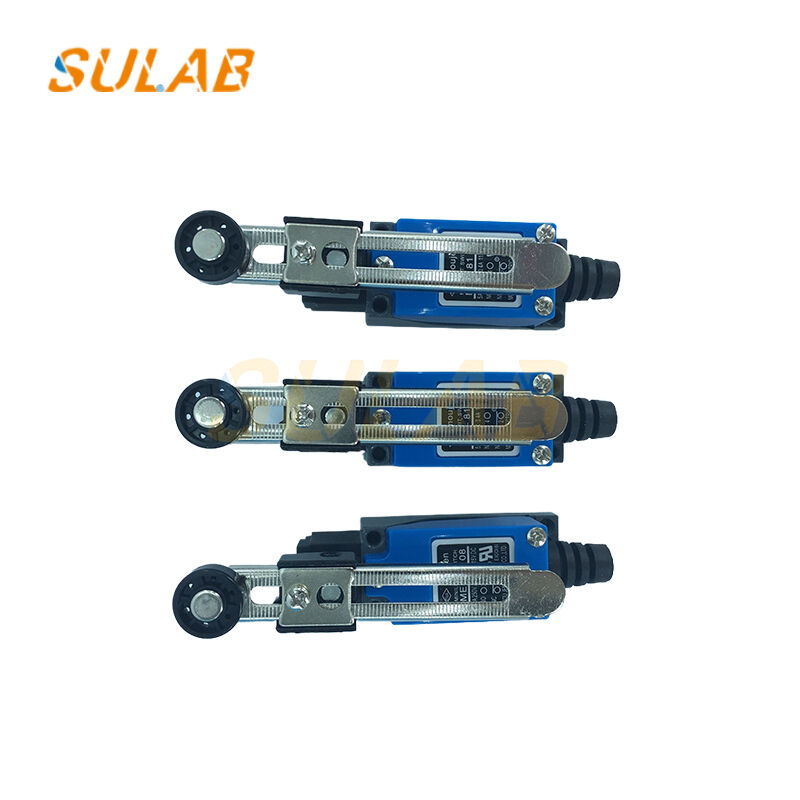

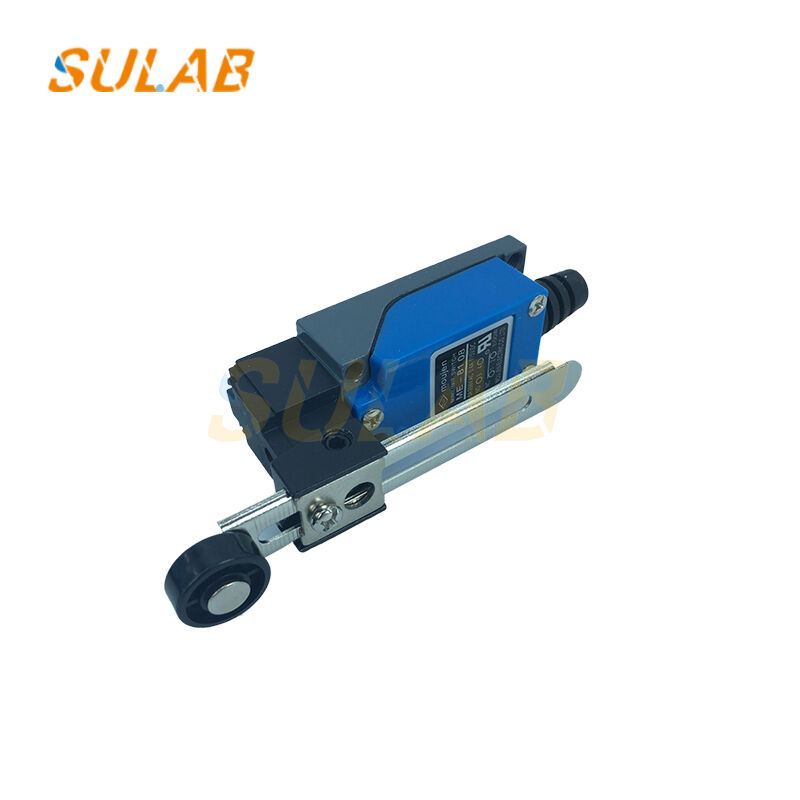

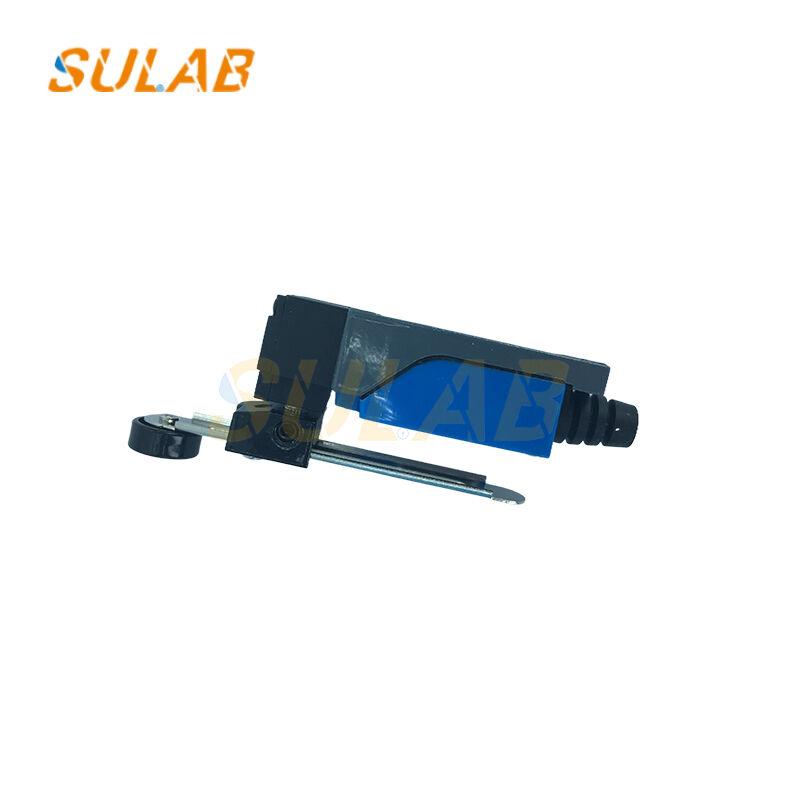

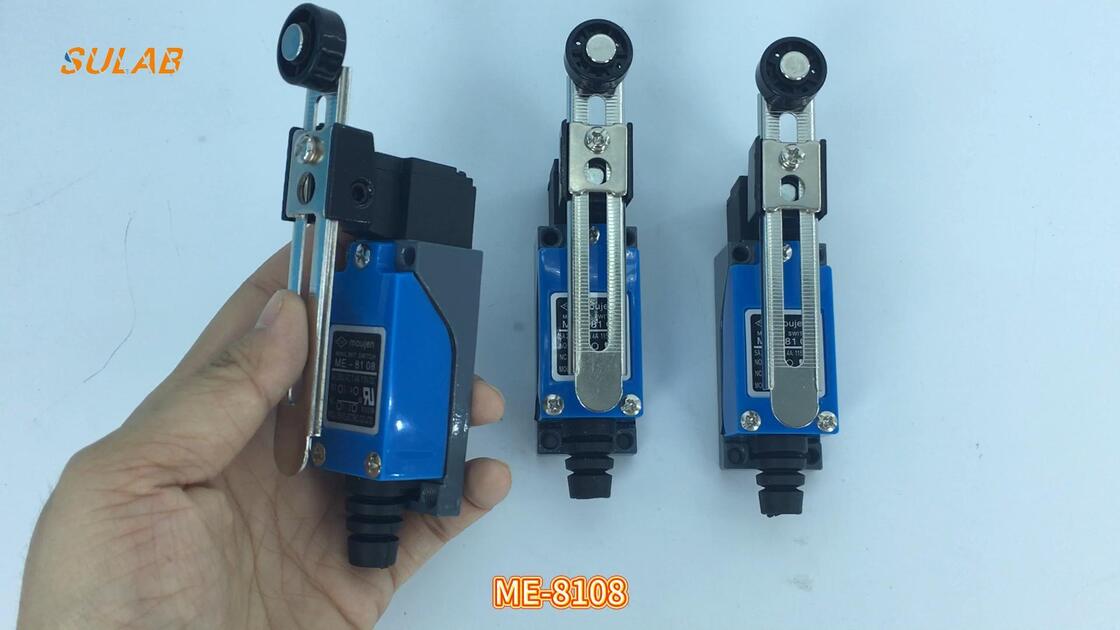

ME-8108 مفتاح الحد للرافعة الدوارة القابلة للتعديل
الـME-8108هو مفتاح الحد الدوار الصناعي متعدد الاستخداماتذراع رافعة عجلة قابلة للتعديلمصممة للكشف الدقيق عن الموقع في الآلات الآلية. هذا المفتاح المدمج ولكنه قوي يحول الحركة الميكانيكية إلى إشارات كهربائية، مما يجعلها مثاليةآلات CNC، أنظمة النقل، معدات التعبئة والتغليف، والأتمتة الصناعية. مع90 درجة دوران ثنائي الاتجاهو الرافعة القابلة للتعديل ، يوفر ME-8108 خيارات تركيب مرنة لمختلف التكوينات الميكانيكية.
الخصائص الرئيسية
- رافعة عجلة قابلة للتعديلتناوب 90 درجة يسارًا / يمينًا مع عجلة نايلون قابلة للتعديل للموضع الدقيق
- تصميم دوائر مزدوجة:تكوين اتصال 2NO + 2NC (DPST) من أجل منطق التحكم متعدد الاستخدامات
- تصنيف التيار العالي:5A عند 250V AC / 0.4A عند 115V DC للتطبيقات الثقيلة
- حماية IP65:مضاد للغبار ومحمي ضد طائرات المياه منخفضة الضغط
- غطاء معدني مضغوط:جسد من سبيكة الزنك مع غطاء بلاستيكي من أجل المتانة ومقاومة EMI
- العمل اللحظيآلية العمل الفورية تضمن التبديل الموثوق به
- التوافق العالمي:استبدال مباشر لموجين و Panasonic AZ-8108 و TZ-8108 سلسلة
المواصفات التقنية
| رقم الطراز | ME-8108 |
|---|---|
| السلسلة | سلسلة ME (متوافقة مع سلسلة AZ/TZ) |
| نوع جهاز التشغيل | ذراع الرافعة الدوارة القابلة للتعديل |
| عمل جهاز التشغيل | اللحظة (إجراء فوري) |
| تكوين الاتصال | 2 NO + 2 NC (DPST - رمي واحد ذو قطب مزدوج) |
| الاتصالات البديلة | 1 NO + 1 NC متاحة |
| الجهد القياسي | التيار المتردد 250 فولت / التيار المستمر 115 فولت |
| التيار المسموح به | 5A / 0.4A (DC) |
| التيار الحراري (Ith) | 10A |
| مقاومة الاتصال | ≤15-25mΩ (بدءية) |
| مقاومة العزل | ≥100MΩ (في 500VDC) |
| قوة الكهرباء المضادة | 1،000-1,500VAC (50/60Hz لمدة دقيقة واحدة) |
| تصنيف الحماية | IP65 (صلبة الغبار، مقاومة لطائرات المياه) |
| سرعة العمل | 0.5mm إلى 50cm/sec |
| تردد العمل | الميكانيكية: 120 عملية/دقيقة الكهربائية: 30 عملية/دقيقة |
| الحياة الميكانيكية | 10,000،000 عمليات |
| الحياة الكهربائية | 300,000-500,000 عمليات |
| درجة حرارة العمل | -5°C إلى +65°C (-15°C إلى +70°C مدومة) |
| رطوبة التخزين | ≤95% RH |
| مقاومة الاهتزاز | 10-55 هرتز، نطاق 1.5 مم |
| مقاومة الصدمات | 1،000m/s2 (المتانة الميكانيكية) |
| مواد السكن | سبيكة الزنك (Zamack) جسم معدني + غطاء بلاستيكي |
| مواد العجلات | نايلون (18 ملم قطر) |
| طول ذراع الرافعة | 10-11 سم (يمكن تعديلها) |
| التثبيت | تركيب المسامير العمودية/الأفقية (M4/M5) |
| نوع المحطة | محطات المسامير (0.5-1.5mm2 كابل) |
| الأبعاد (L × W × H) | 125×28×50mm / 81.4×43.2×33mm (تختلف حسب الشركة المصنعة) |
| الوزن | 93 غرام - 150 غرام |
| الامتثال | جي بي 140485، IEC 60947-5-1، EN 60947-5-1 |
